CloudNet@에서 진행하고 있는 CI/CD Study 2주차에는 Helm과 Tekton을 다뤘습니다.

이번에는 Helm의 기본적인 부분을 다루도록 하겠습니다.

1. Helm의 역할과 실습 준비사항

Helm?

템플릿 기반 솔루션. 즉, 버전 관리 및 공유, 배포가 가능한 아티팩트를 생성하도록 돕습니다.

• Helm chart(차트)

  • 공유 가능한 Kubernetes(쿠버네티스, 이하 k8s) 패키지며, 차트 간 의존성 등 다양한 요소를 포함합니다.
  • k8s를 다루면 Helm을 많이 사용하게 되는데, 그 이유 중 하나가 chart 개념입니다.

• Rolling Update for ConfigMap

  • 애플리케이션의 설정값은 일반적으로 k8s의 ConfigMap에 대응되는 속성입니다.
  • ConfigMap: 수정되어도 애플리케이션의 롤링 업데이트 전, 즉 애플리케이션을 수동 재시작 하기 전까지는 값이 적용되지 않습니다.
    • Helm은 ConfigMap이 변경되면, 자동으로 Rolling Update가 이루어지는 기능들을 제공합니다.

실습 준비

1. kind

   kind 설치의 경우 다음 포스트를 참고할 수 있습니다.
   리눅스에 KIND 설치하기 w/golang
   Docs: https://kind.sigs.k8s.io/

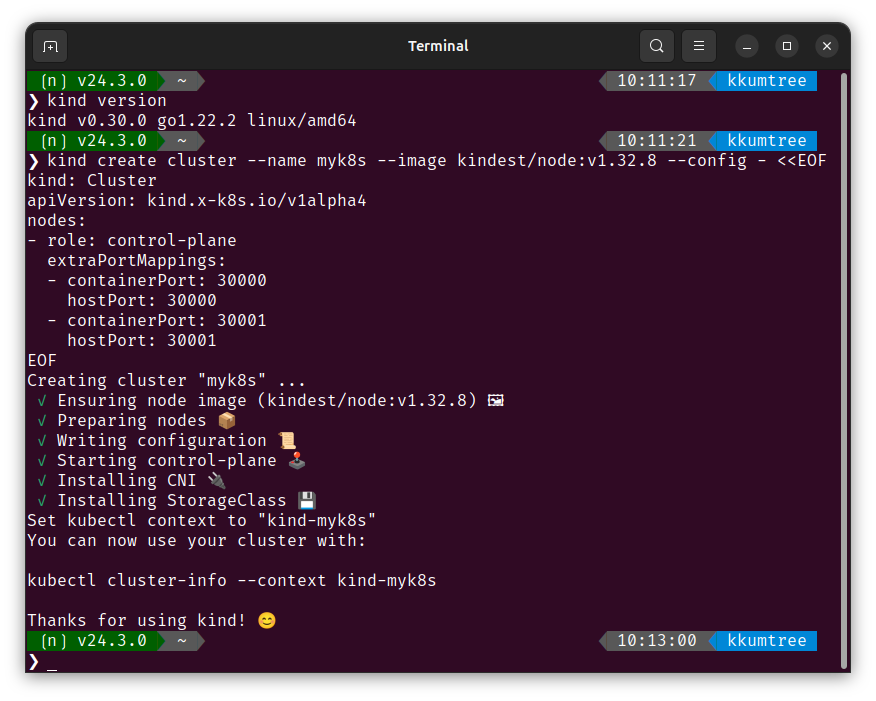

kind를 통해, 로컬 환경에 k8s를 배포해보겠습니다.

# 2w/shells/kind/up-kind.sh
kind create cluster --name myk8s --image kindest/node:v1.32.8 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
EOF

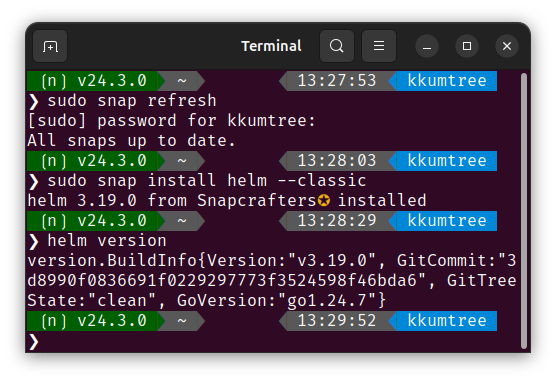

2. Helm 설치

Snap패키지(snapcraft)로도 설치가 가능하니,
이 방법으로 설치해보겠습니다.

sudo snap install helm --classic

2. Helm Project 101

아래의 구조를 갖습니다.

• Chart.yaml: metadata
• templates: 설치와 관련된 모든 템플릿 파일
  • deployment.yaml
  • service.yaml
  • (..)
• values.yaml: chart default value

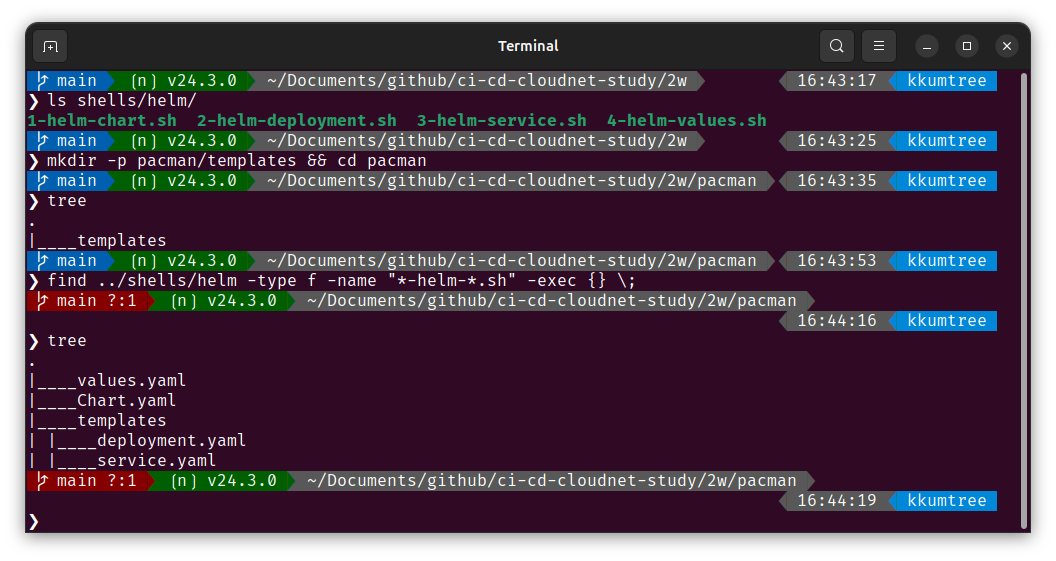

아래와 같이 4개의 YAML파일을 생성해보겠습니다.

해당 구성들은 아래 GitHub에 탑재되어 있습니다.
https://github.com/kkumtree/ci-cd-cloudnet-study
Helm의 구성파일들은 2w/pacman 폴더에 있습니다.

(1) Chart.yaml

Helm chart의 메타데이터 정의 https://helm.sh/docs/topics/charts/#the-chartyaml-file

# 2w/shells/helm/1-helm-chart.yaml
cat << EOF > Chart.yaml
apiVersion: v2
name: pacman
description: A Helm chart for Pacman
type: application
version: 0.1.0
appVersion: "1.0.0"
EOF

• apiVersion: chart API 버전
  • Helm 2는 V1, Helm 3는 V2 값을 갖습니다.
• name: 차트에 대한 이름
• version: 차트 에 대한 버전 (SemVer, 시맨틱 버전 규칙)
  • 차트 정의가 바뀌면 업데이트
• description: 차트에 대한 설명
• type: 차트의 타입 (optional)
  • application(기본값) 혹은 library 택 1.
  • library: 재사용 가능한 차트. 배포 되지 않는 일종의 템플릿.
• appVersion: 어플리케이션 버전
  • version과 독립적.
  • 권장표기: 쌍따옴표(") 사용. "<APPLICATION_VERSION>"

(2) templates/deployments.yaml

일반적인 deployment에 템플릿 언어 및 함수를 사용하여 배포 정의
템플릿에 쓰이는 언어는 Go

# 2w/shells/helm/2-helm-deployment.yaml
cat << EOF > templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ .Chart.Name}}
  labels:
    app.kubernetes.io/name: {{ .Chart.Name}}
    {{- if .Chart.AppVersion }}
    app.kubernetes.io/version: {{ .Chart.AppVersion | quote }}
    {{- end }}
spec:
  replicas: {{ .Values.replicaCount }}
  selector:
    matchLabels:
      app.kubernetes.io/name: {{ .Chart.Name}}
  template:
    metadata:
      labels:
        app.kubernetes.io/name: {{ .Chart.Name}}
    spec:
      containers:
        - image: "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion}}"
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          securityContext:
            {{- toYaml .Values.securityContext | nindent 14 }}
          name: {{ .Chart.Name}}
          ports:
            - containerPort: {{ .Values.image.containerPort }}
              name: http
              protocol: TCP
EOF

• metadata: Chart.yaml 파일에 설정된 값으로 설정
  • {{ .Chart.AppVersion}}: 필수요소가 아니므로, 조건문으로 구성
  • {{ .Chart.Name}}: name 및 labels.app.kubernetes.io/name
• spec: Chart.yaml 파일 및 후술할 values.yaml에 설정된 값으로 설정
  • "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion}}"
    • image 및 image tag 지정 방법
    • values.yaml에 tag 지정이 없을시, Chart.yaml에 있는 AppVersion을 기본값으로 설정
  • toYaml: Helm Docs/
    • {{- toYaml .Values.securityContext | nindent 14 }}
      • 앞의 공백 제거 후, 해당 부분을 YAML 객체화. 이후 14칸의 들여쓰기
  • {{ .Values.replicaCount}}
  • {{ .Values.image.pullPolicy}}

(3) templates/service.yaml

서비스 이름 및 컨테이너 포트 지정

# 2w/shells/helm/3-helm-service.yaml
cat << EOF > templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/name: {{ .Chart.Name }}
  name: {{ .Chart.Name }}
spec:
  ports:
    - name: http
      port: {{ .Values.image.containerPort }}
      targetPort: {{ .Values.image.containerPort }}
  selector:
    app.kubernetes.io/name: {{ .Chart.Name }}
EOF

(4) values.yaml

default values, 기본 설정 정의

# 2w/shells/helm/4-values.yaml
cat << EOF > values.yaml
image:
  repository: quay.io/gitops-cookbook/pacman-kikd
  tag: "1.0.0"
  pullPolicy: Always
  containerPort: 8080

replicaCount: 1
securityContext: {}
EOF

• 템플릿 정의 부분 확인
  • image.*
  • replicaCount
  • securityContext: {} (속성 비움)

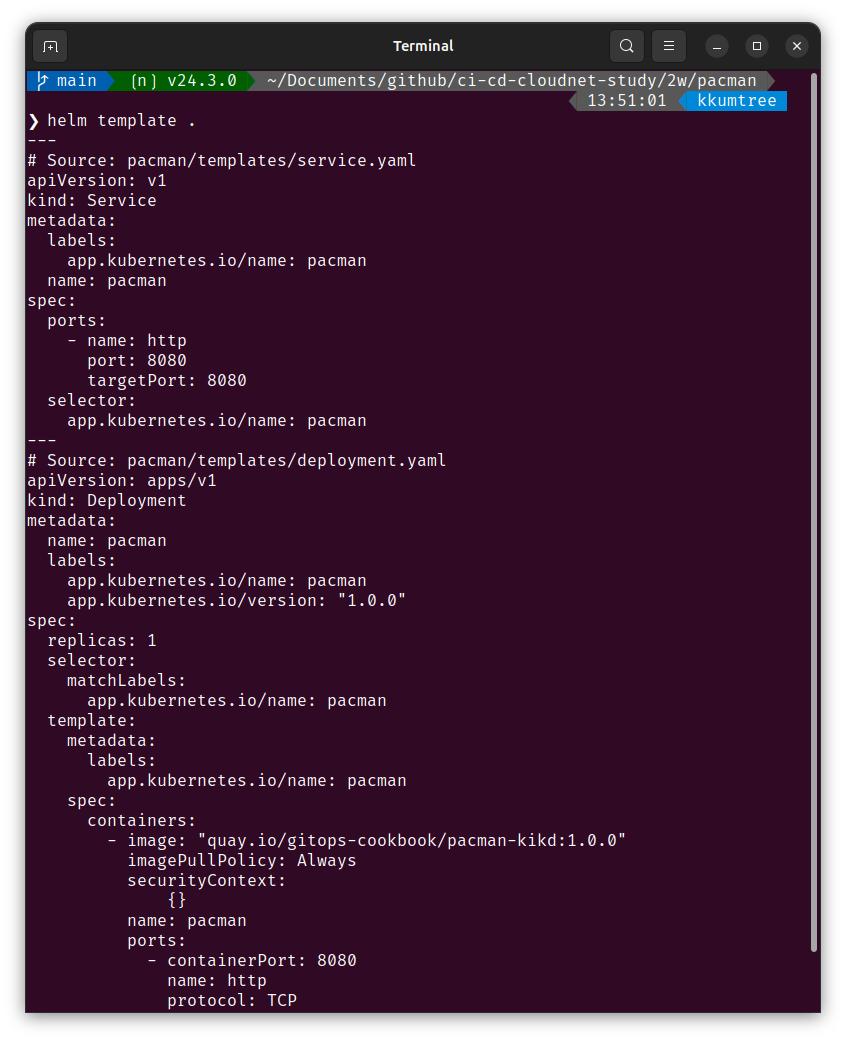

3. Local rendering to YAML

• 로컬에서 렌더링을 해봅니다.

helm template .

• Chart.yaml과 values.yaml을 제외한, YAML 파일들의 렌더링 확인

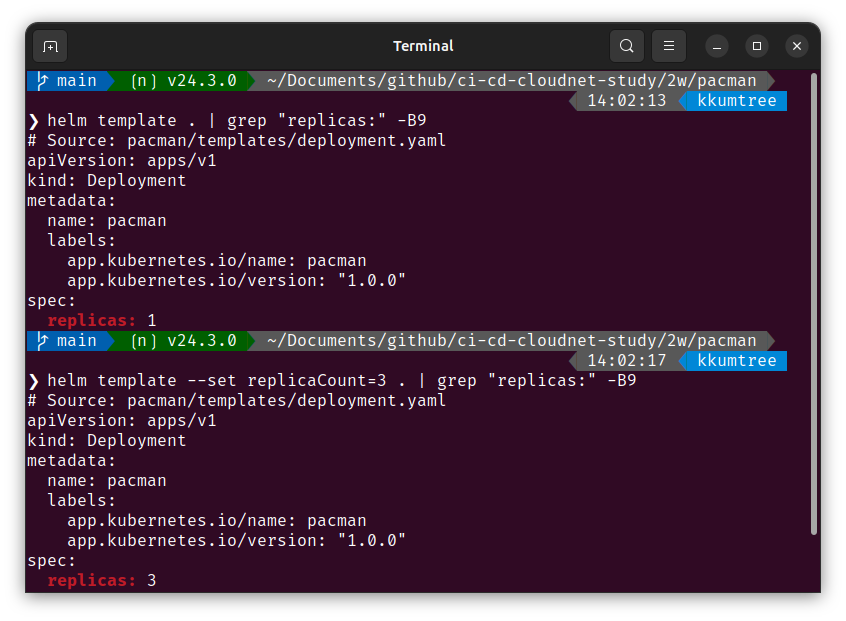

기본값 재정의 후, 렌더링 (–set)

기본값을 변경(override)하여 정상 적용되는지 확인해봅니다.
values.yaml의 replicaCount를 변경해보겠습니다.

# # 기존(deployment.yaml)
# # spec.replicas: 1
# helm template . | grep "replicas:" -B9
helm template --set replicaCount=3 . | grep "replicas:" -B9

4. kind(k8s)에 chart 배포 및 helm 확인

실제로 k8s에 배포 후, 확인을 합니다.

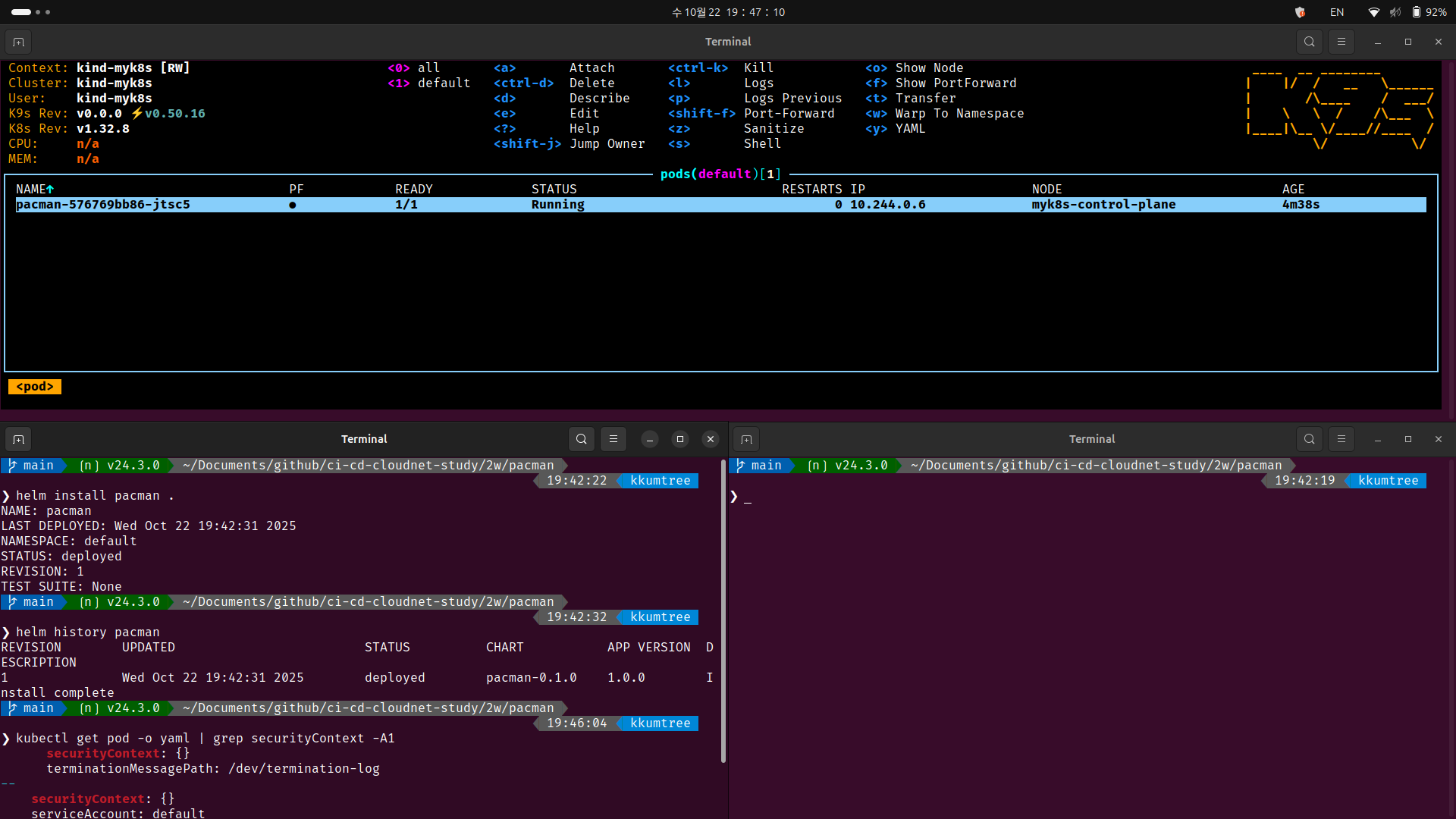

helm install pacman .
helm list
kubectl get deploy,pod,service,ep
helm history pacman
kubectl get pod -o yaml | grep securityContext -A1
# secret도 보겠습니다.
kubectl get secret

• Secret 생성 이유? sh.helm.release.v1.pacman.v1 Helm은 배포 릴리스에 대한 metadata를 저장하기 위해, 자동으로 Secret 리소스를 생성합니다.
  Helm이 차트의 상태를 복구하거나 rollback 할 때 이 데이터를 이용

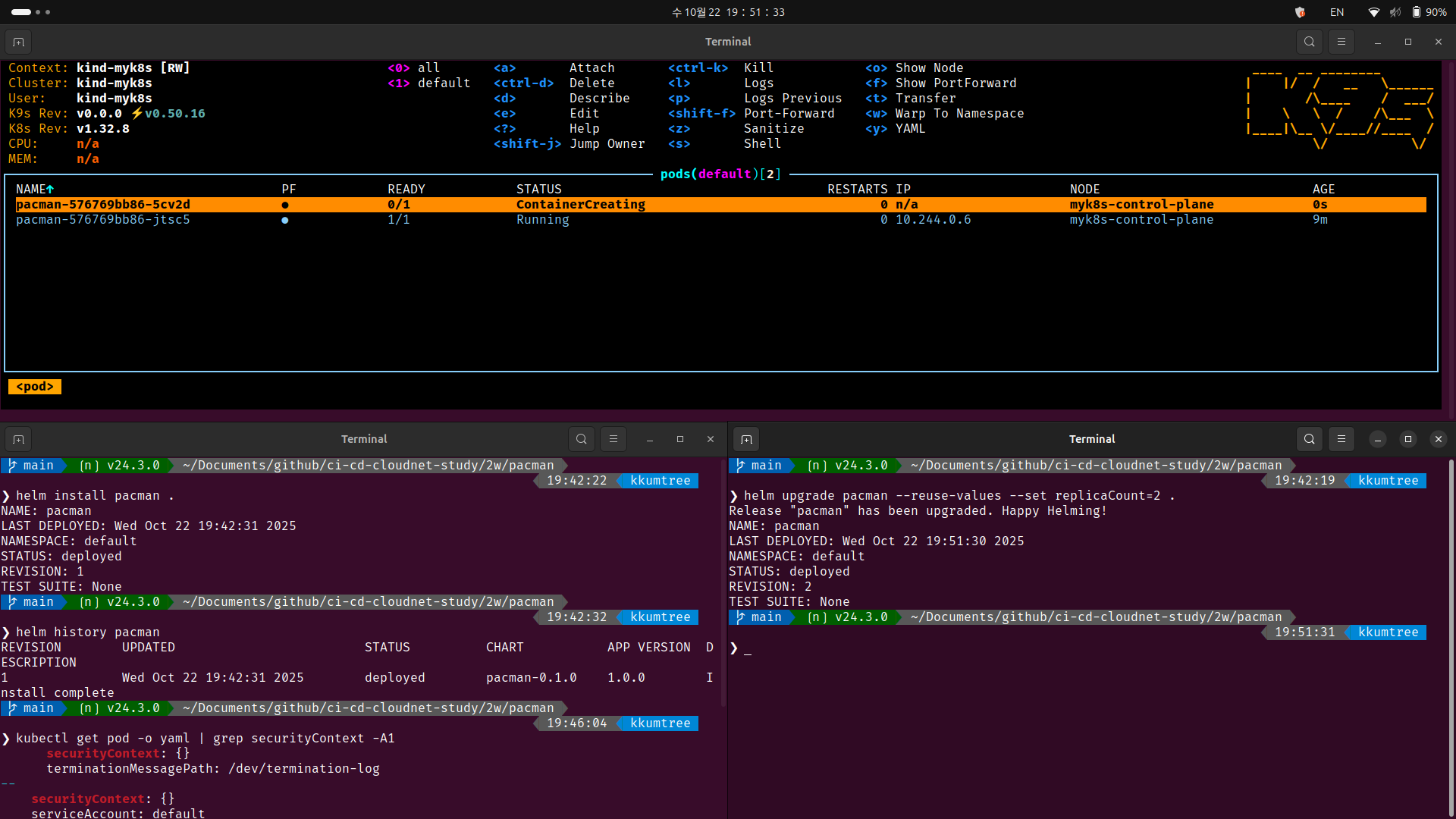

• 이번엔 replicaCount 값을 재설정하여, 배포를 합니다.
  • --reuse-values: 업그레이드 진행시, 최신 릴리스의 값에 CLI Override(`–set 및 -f)값과 합쳐 적용.

helm upgrade pacman --reuse-values --set replicaCount=2 .
kubectl get pod

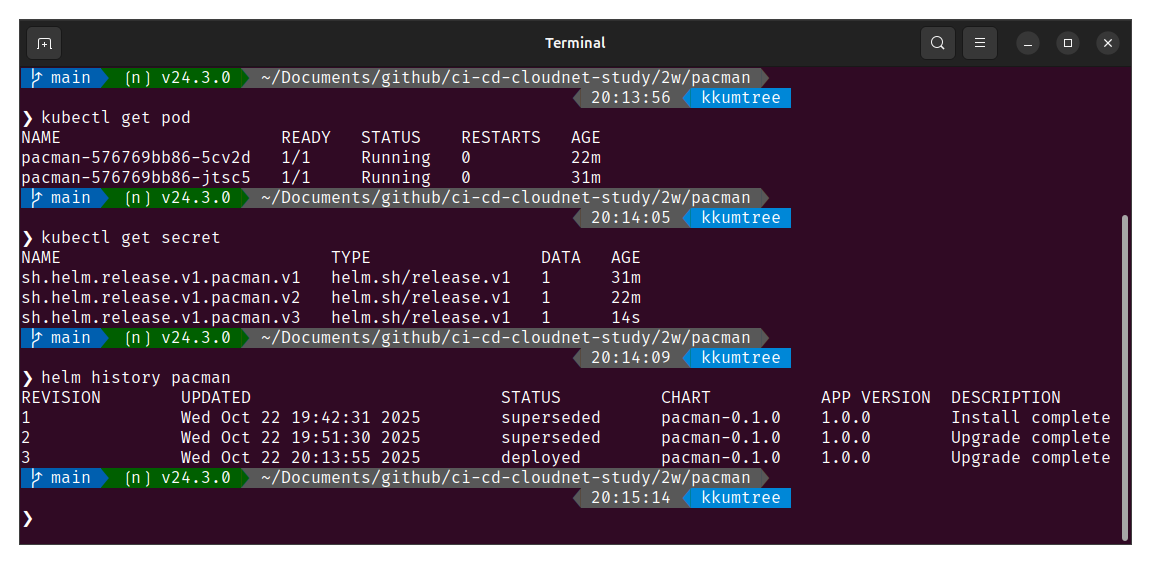

• 히스토리와 시크릿은 upgrade 할 때마다 누적되는 것을 확인할 수 있습니다.

kubectl get secret
helm history pacman

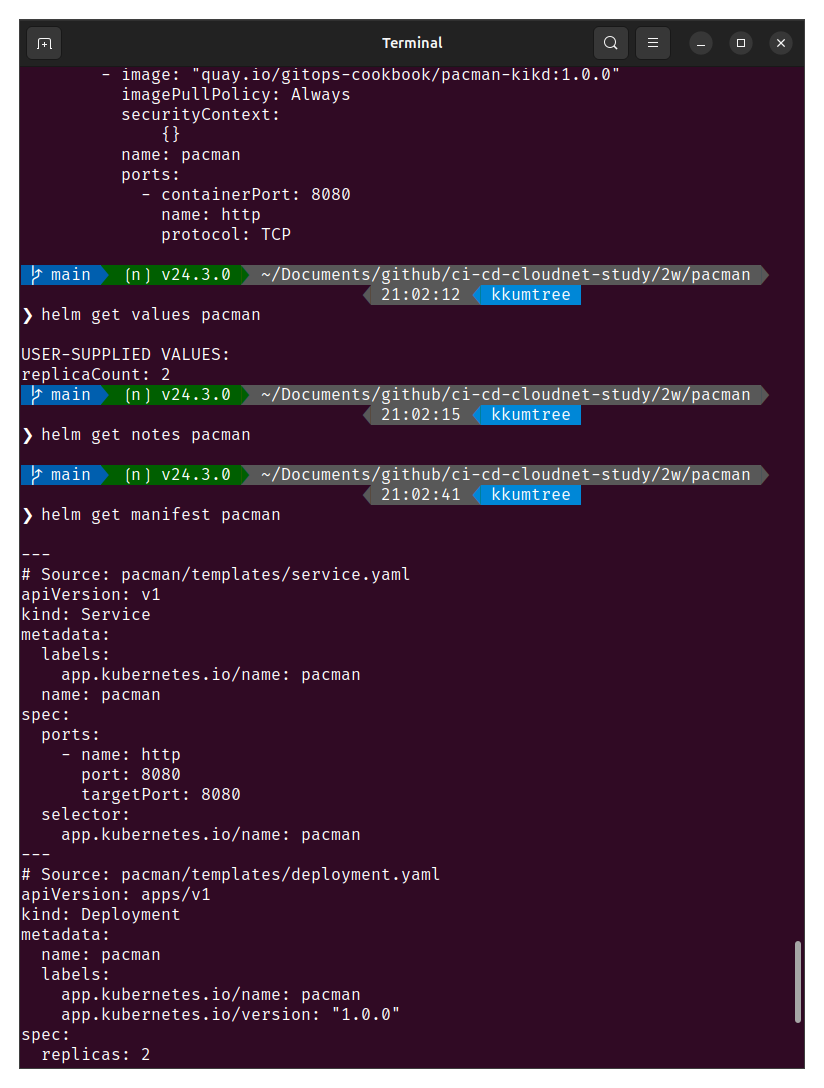

• 이외에도 chart의 배포 정보, 즉 metadata를 살펴보겠습니다.

helm get all pacman
helm get values pacman
helm get manifest pacman
helm get notes pacman

• all: 아래 내용에 대한 전체 사항
  • values: USER-SUPPLIED VALUES(사용자 지정 값)
  • manifest: chart에 의해 생성된 k8s 리소스의 표현 (YAML 형식)
  • notes: 해당 릴리스에 대한 노트(메모)

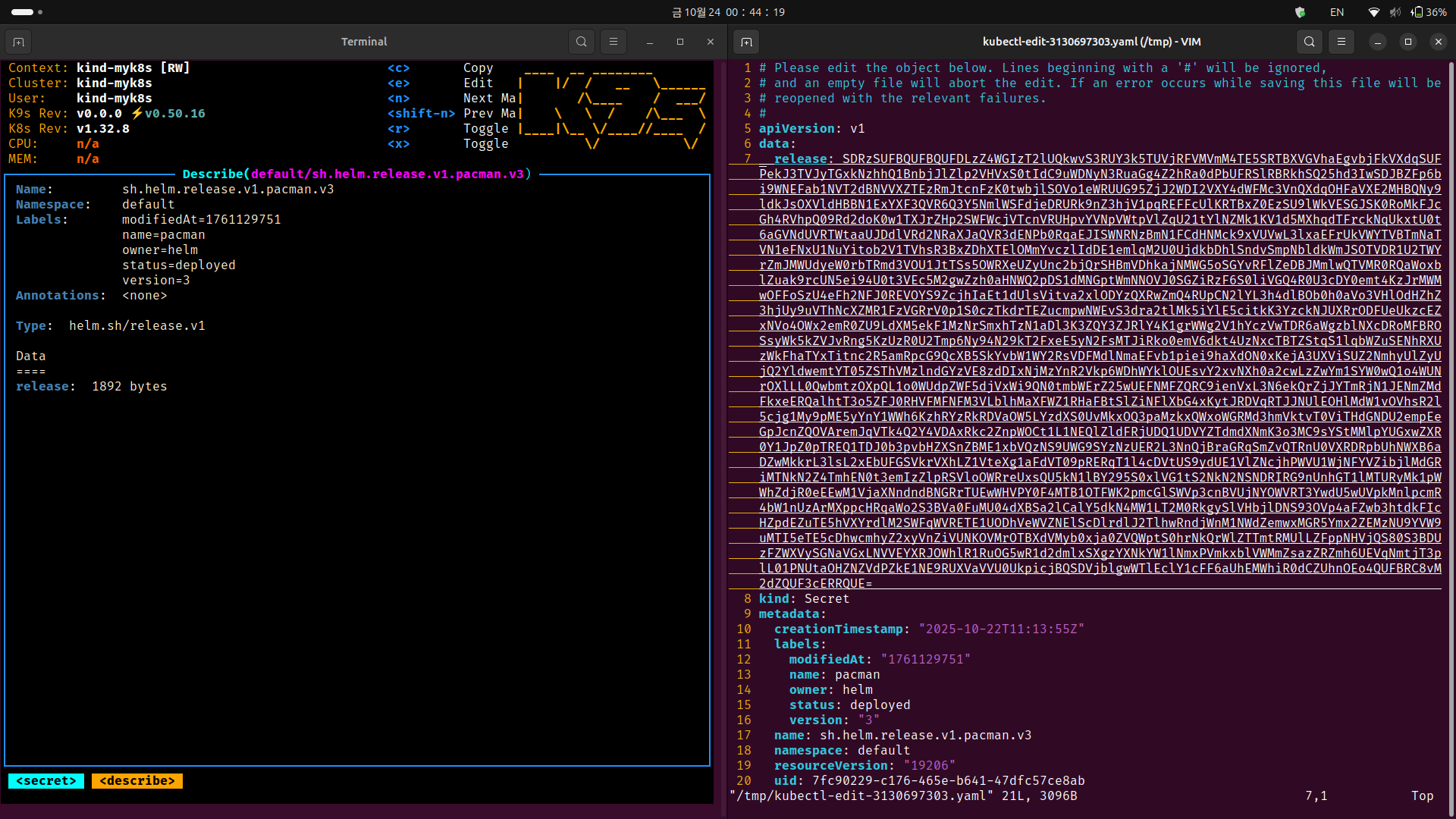

• chart의 secret의 경우, 아래 사진과 같은 base64로 인코딩된 값을 가집니다.

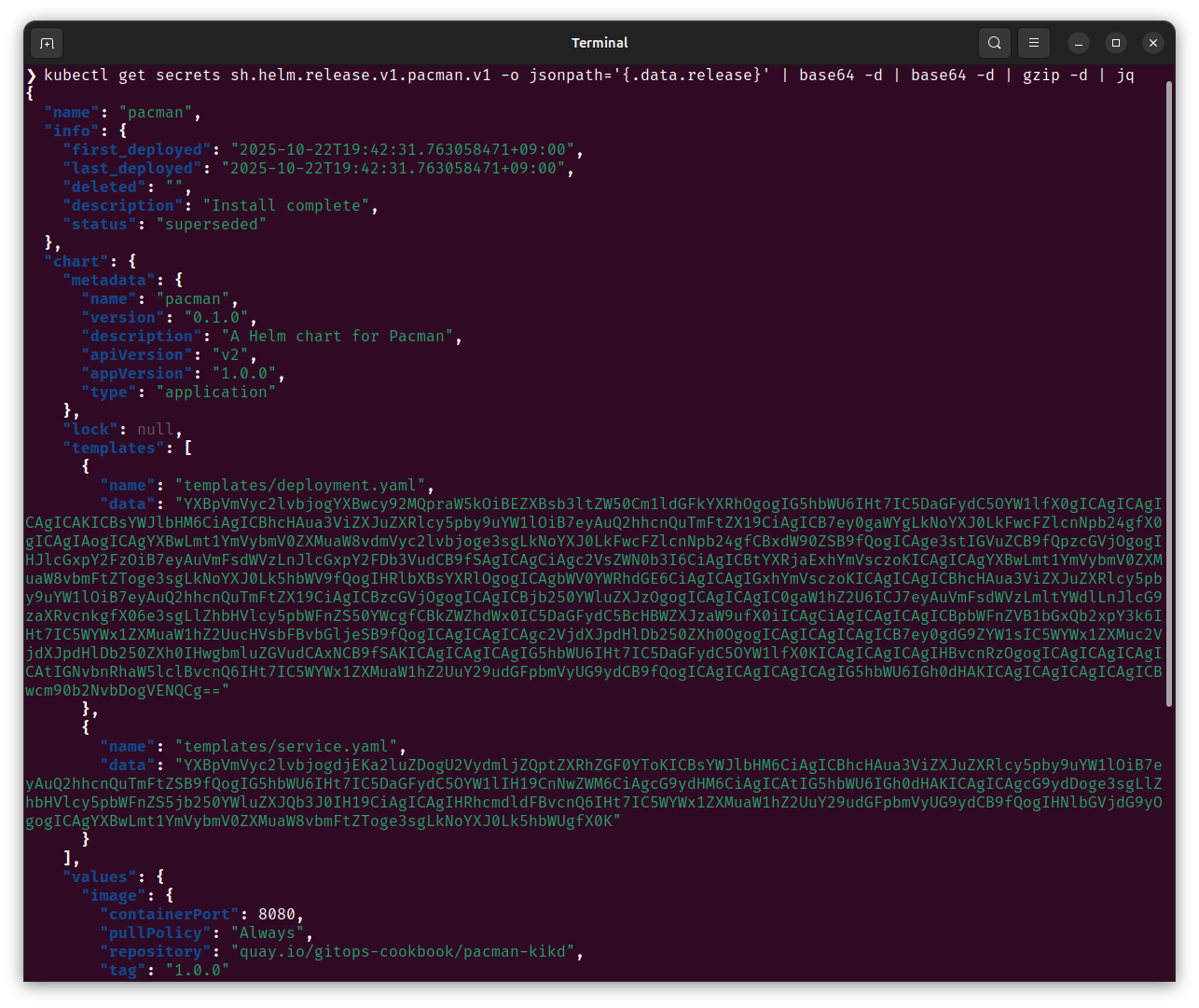

• 이 값을 2번 디코딩했을때는 아래와 같이 출력됩니다.

kubectl get secrets sh.helm.release.v1.pacman.v1 -o jsonpath='{.data.release}' | base64 -d | base64 -d | gzip -d | jq

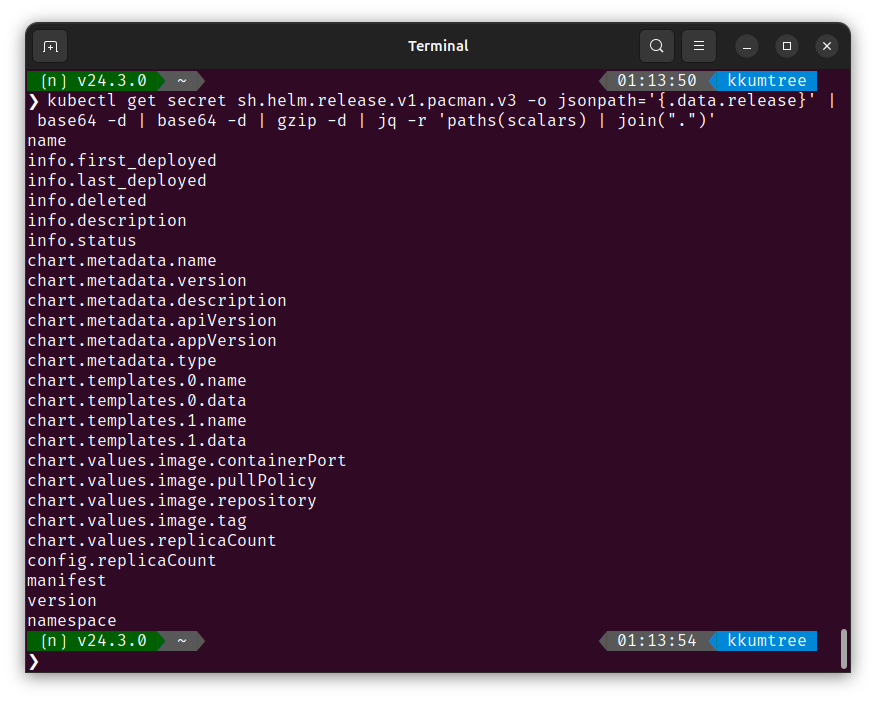

• secret이 갖고있던 메타데이터 키값들을 확인해봅니다.

kubectl get secret sh.helm.release.v1.pacman.v3 -o jsonpath='{.data.release}' | base64 -d | base64 -d | gzip -d | jq -r 'paths(scalars) | join(".")'

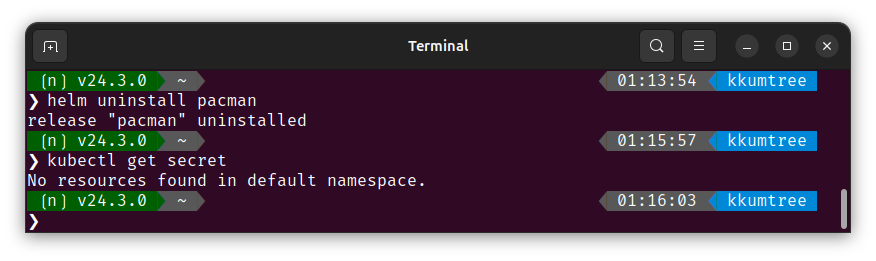

5. chart 삭제 후 확인

helm uninstall pacman
kubectl get secret

• chart를 삭제하면, 변화를 기록하던 시크릿도 다 함께 사라진 것을 확인할 수 있습니다.

8. Chart API v1 -> v2 변화점 (Helm v2 to v3)

A dependencies field defining chart dependencies, which were located in a separate requirements.yaml file for v1 charts. The type field, discriminating application and library charts.

• 기존 requirements.yaml에 분리되어 있던 dependencies 필드는, Chart.yaml에서 정의됩니다.
• type 필드 도입을 통해서 일반적인 애플리케이션용인지, 직접 배포되지 않아야하는 라이브러리인지 식별하는데 도움을 줍니다.

9. Template 관련

• 조건문 및 쌍따옴표 처리

  {{- if <VAR> }}           # 변수가 있을 때에만
  KEY: {{ <VAR> | quote }}  # 해당 변수에 쌍따옴표를 붙여서 구성
  {{- end }}


• securityContext: 컨테이너 보안

  • 공백 처리 방법:{}

    • nil 방지
    • 기본값으로 비어있는 객체로 설정한다는 의미

  • (예시)

    securityContext:
      capabilities:
        drop:
        - ALL
      readOnlyRootFilesystem: true
      runAsNonRoot: true
      runAsUser: 1000


  • runAsUser / runAsGroup:

    • 컨테이너를 특정 유저 ID나 그룹 ID로 실행

  • runAsNonRoot:

    • root 권한 방지

  • readOnlyRootFilesystem:

    • 컨테이너의 루트 파일 시스템을 읽기 전용으로 설정

  • allowPrivilegeEscalation:

    • 부모 프로세스보다 더 많은 권한을 컨테이너 내부 프로세스가 획득하는 것을 설정
