CloudNet@에서 진행하고 있는 CI/CD Study 3주차에는 Jenkins와 ArgoCD을 다뤘습니다.

이번에는 kubernetes(이하, k8s)에 self-host Git과 Jenkins를 배포 후 CI/CD 부분을 다루도록 하겠습니다.

하다보니 개인적으로, 아래 3가지가 주로 기억에 남았던 것 같습니다.

  • Docker UDS의 GID
  • Gitea와 Multibranch Pipeline의 결합
  • Local PV의 Taint 및 Node 지정

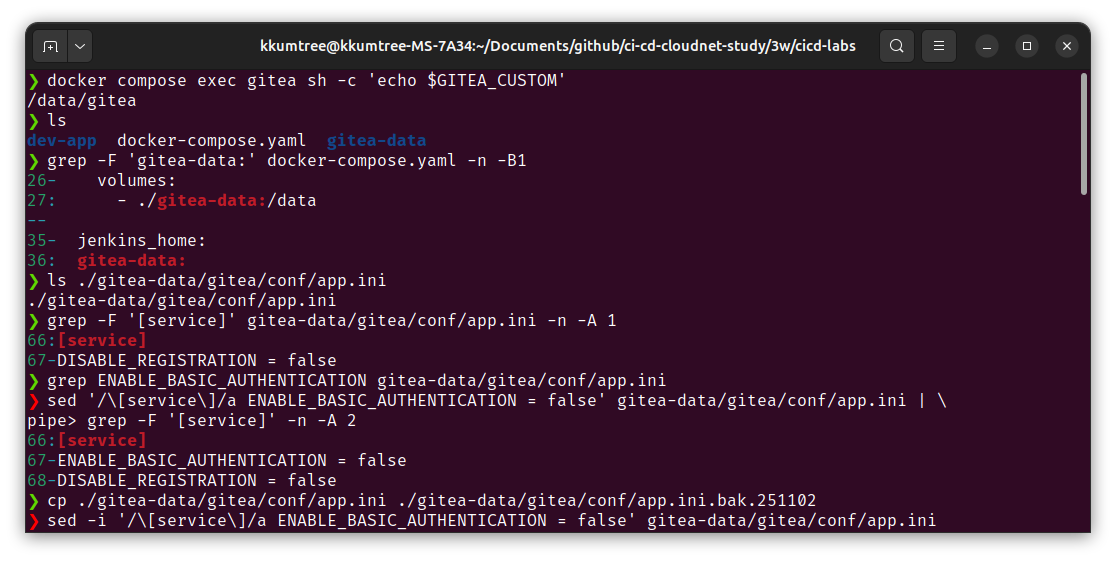

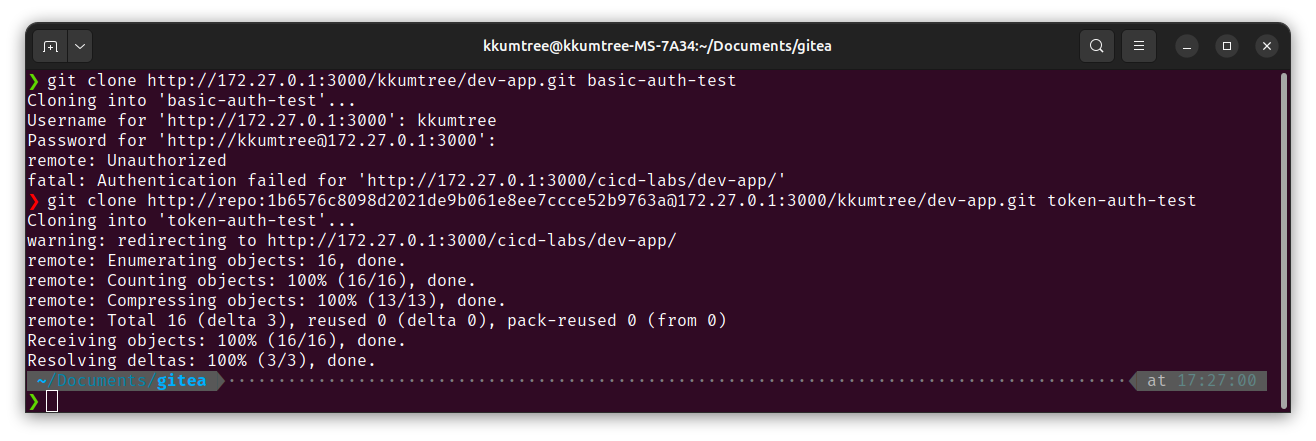

더불어, Gitea에 대해 Basic Auth를 통한 CLI 접근을 막아보는 것도 새로이 해보았습니다.

해당 구성들은 아래 GitHub에 탑재되어 있습니다.
https://github.com/kkumtree/ci-cd-cloudnet-study 의 3w 폴더

0. 실습 준비

(1) kind

kind 설치의 경우 다음 포스트를 참고할 수 있습니다.
리눅스에 KIND 설치하기 w/golang
Docs: https://kind.sigs.k8s.io/

kind를 통해, 로컬 환경에 k8s를 배포해보겠습니다.

  • networking.apiServerAddress:
    ControlPlane에 접속하기 위한 주소 지정
  • nodes.extraPortMappings:
    호스트의 포트를 kind의 각 노드 포트로 직접 연결 설정.
    이를 통해, 호스트에서 kind 내부의 NodePort 서비스에 접근 가능
# 3w/shells/kind/up-kind.sh
kind create cluster --name myk8s --image kindest/node:v1.32.8 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
networking:
  apiServerAddress: "0.0.0.0"
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  - containerPort: 30003
    hostPort: 30003
- role: worker
EOF

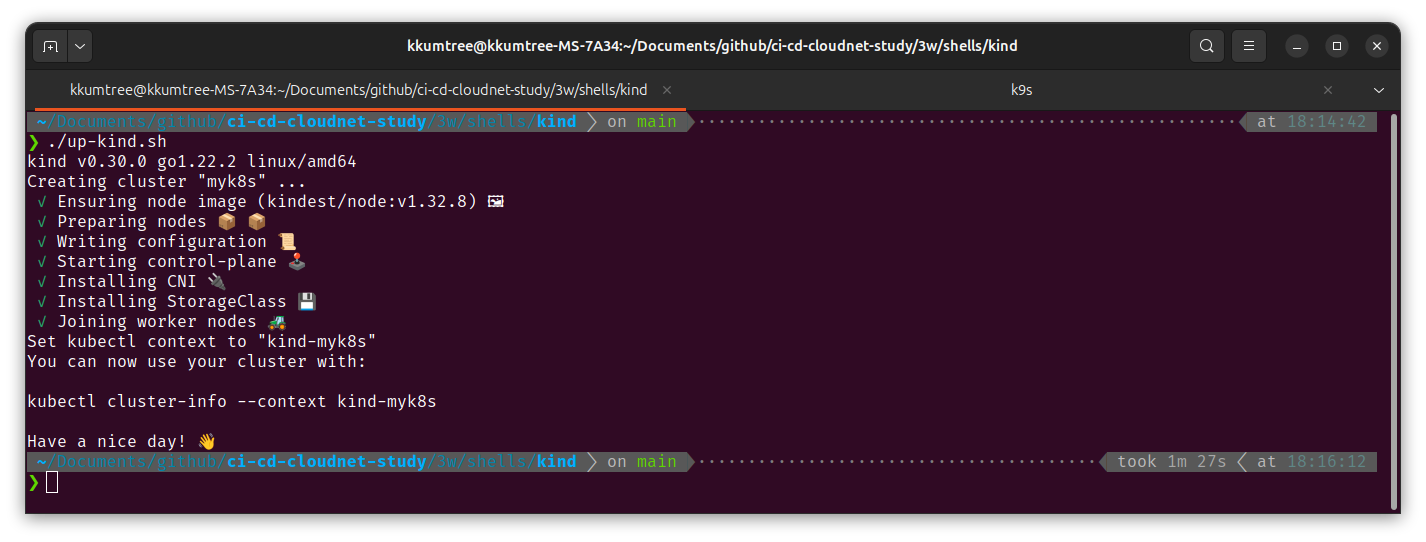

deploy kind control plane and worker node

아래의 명령어로 ~/.kube/config 권한 인증이 로드된 것을 확인합니다.

kubectl get pod -v6
cat ~/.kube/config | grep 0.0.0.0
docker ps
docker images | grep kindest

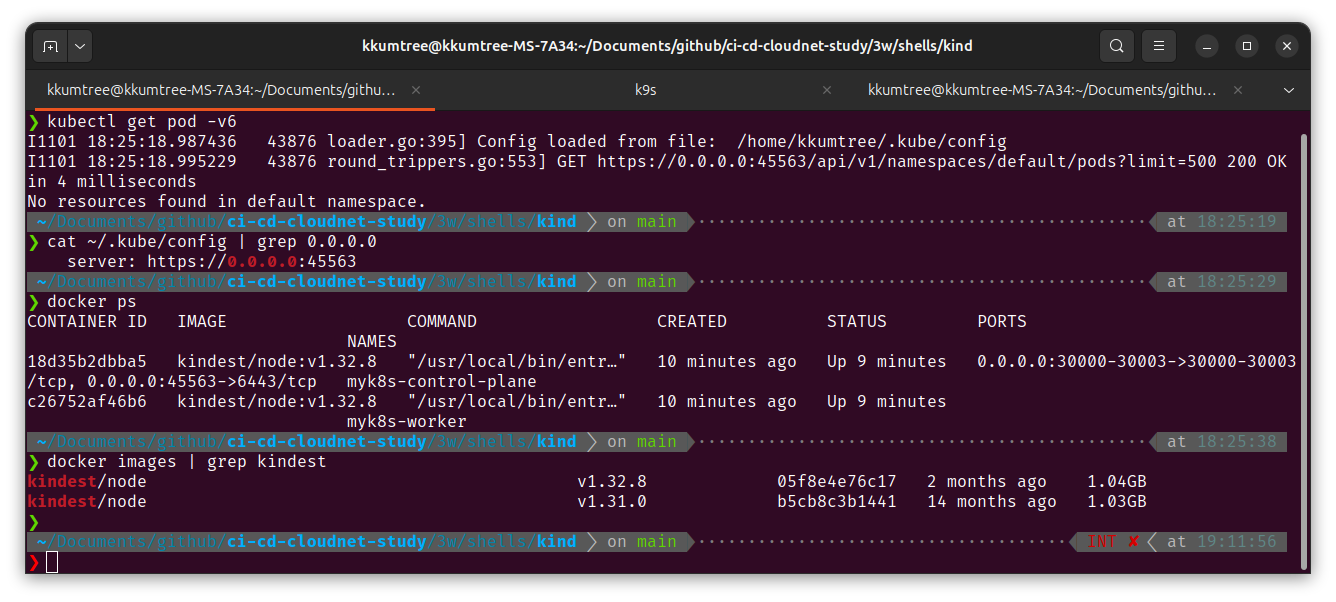

check kubeconfig and kind nodes

(2) kube-ops-view 설치

아래 커맨드를 입력하여 시각화 툴인 kube-ops-view를 설치합니다.

helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30001 --set env.TZ="Asia/Seoul" --namespace kube-system

export NODE_PORT=$(kubectl get --namespace kube-system -o jsonpath="{.spec.ports[0].nodePort}" services kube-ops-view)
export NODE_IP=$(kubectl get nodes --namespace kube-system -o jsonpath="{.items[0].status.addresses[0].address}")
echo http://$NODE_IP:$NODE_PORT
# echo http://$NODE_IP:$NODE_PORT/#scale=2 # 배율

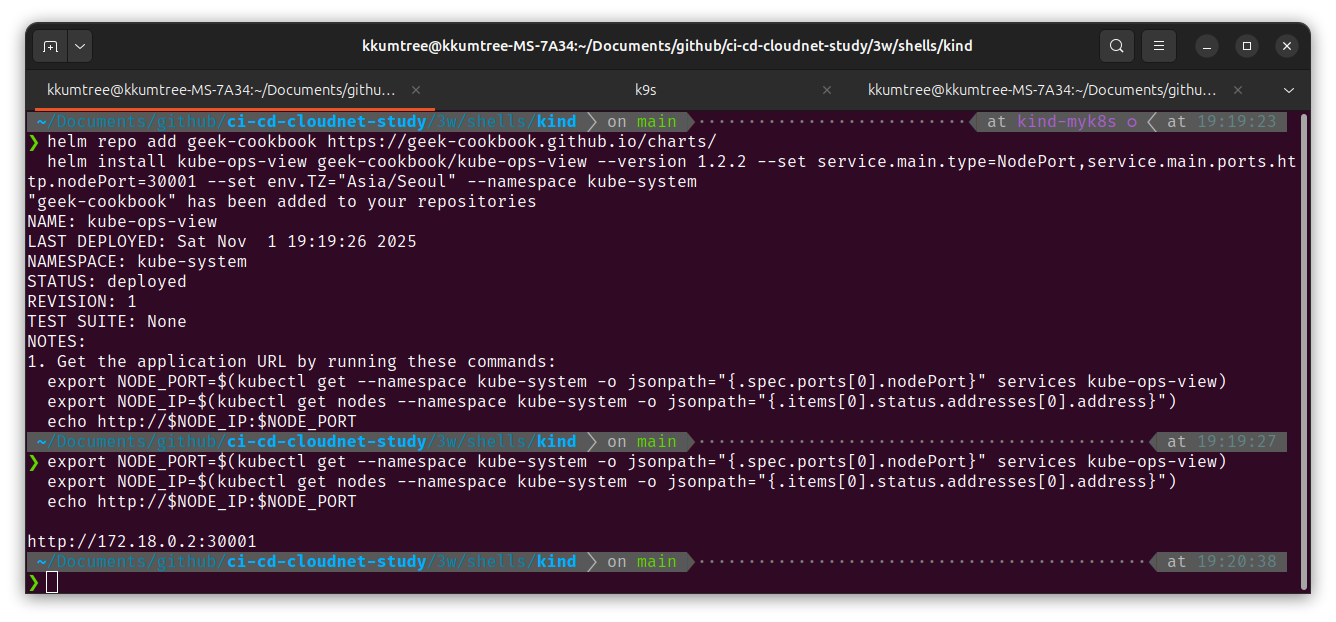

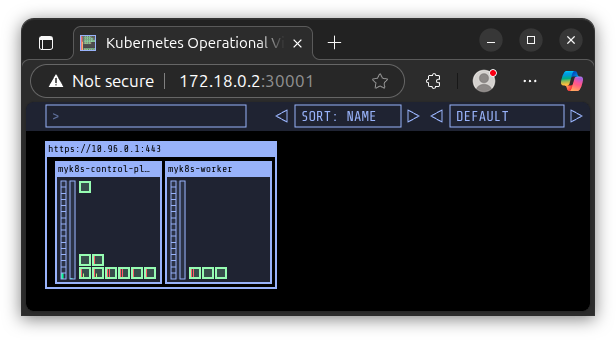

install kube-ops-view kube-ops-view

1. 각 어플리케이션 설정

Docker compose로 Jenkins 및 Gitea 배포하고 각각에 대한 설정을 해봅니다.

(1) 기본 배포 및 Jenkins 설정

# 3w/cicd-labs/docker-compose.yaml
# 아래 파일을 docker compose up -d 로 배포
services:

  jenkins:
    container_name: jenkins
    image: jenkins/jenkins:lts
    restart: unless-stopped
    networks:
      - cicd-network
    ports:
      - "8080:8080"
      - "50000:50000"
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock
      - jenkins_home:/var/jenkins_home
    # privileged: true

  gitea:
    container_name: gitea
    image: docker.gitea.com/gitea:1.25.0
    restart: unless-stopped
    networks:
      - cicd-network
    ports:
      - "10022:22"
      - "3000:3000"
    volumes:
      - ./gitea-data:/data
      - /etc/timezone:/etc/timezone:ro
      - /etc/localtime:/etc/localtime:ro
    environment:
      - USER_UID=1000
      - USER_GID=1000

volumes:
  jenkins_home:
  gitea-data:

networks:
  cicd-network:
    driver: bridge

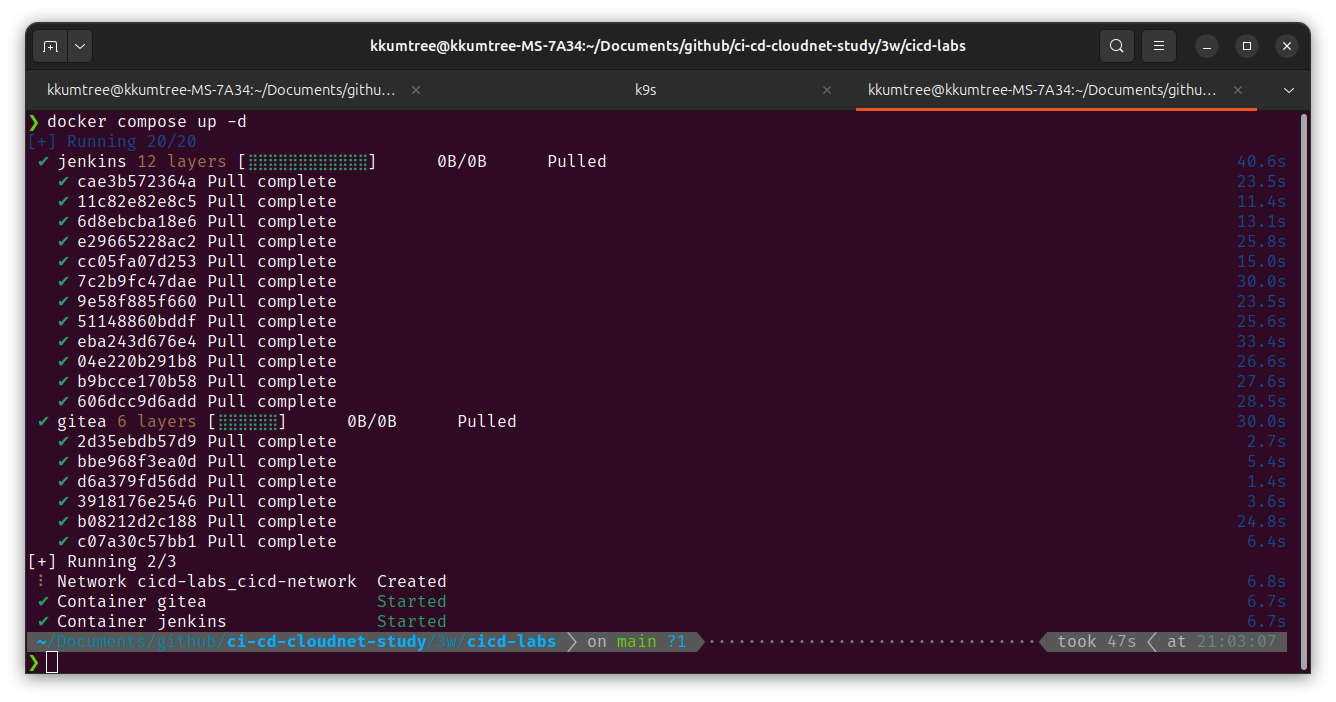

deploy docker compose

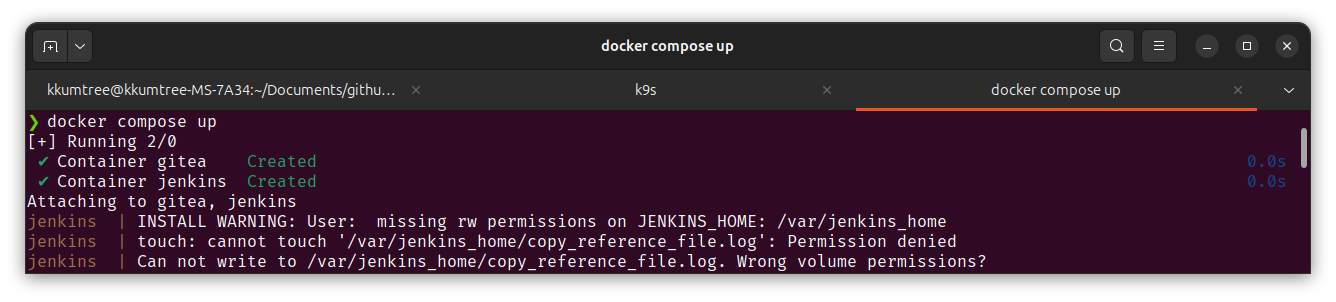

jenkins에 볼륨을 **./**jenkins_home:/var/jenkins_home으로 했을 경우, permission error가 발생합니다.

permission error

이후 정상적으로 배포되었는지 확인 후, Jenkins Admin 패스워드를 확인합니다.

for i in gitea jenkins ; do echo ">> container : $i <<"; docker compose exec $i sh -c "whoami && pwd"; echo; done

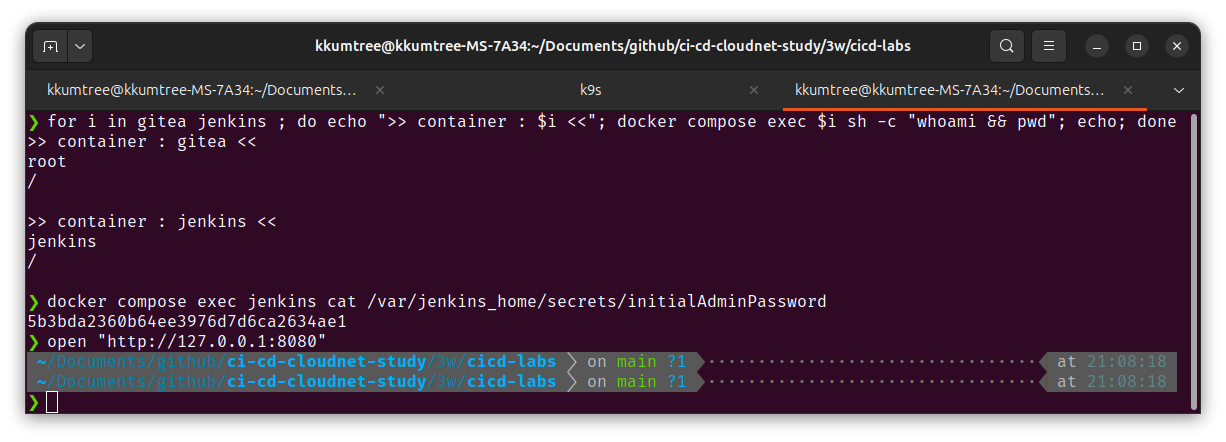

check docker compose and get jenkins passphrase

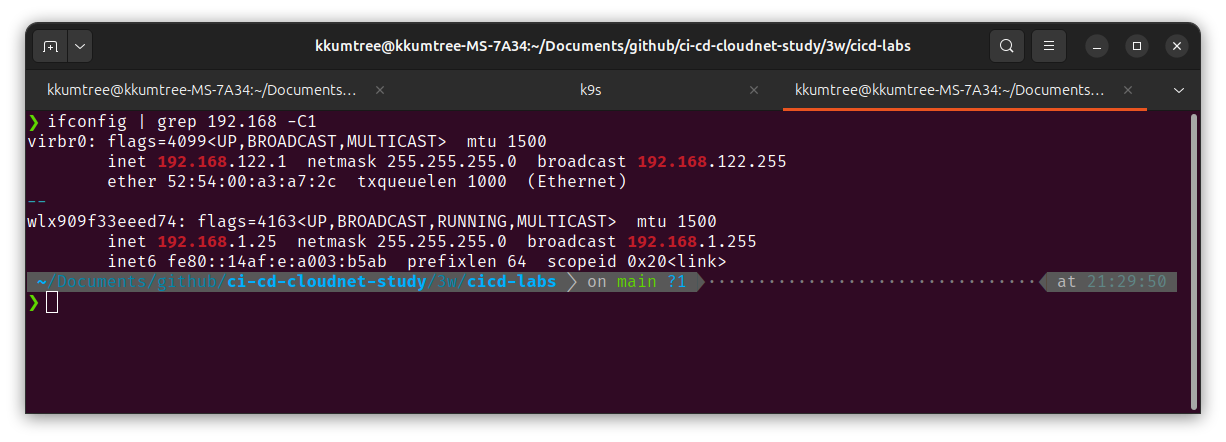

세팅할 때는 컨테이너가 Host에 접속할 수 있는 IP를 찾아서 변경합니다.

# 실습시 공유기 대역이 192.168.1.1/24 이었으므로, 해당 대역 검색 후 적용
ifconfig | grep 192.168 -C1
# USB무선랜을 사용 중이어서, wlx로 시작되는 주소 사용
# virbr0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
#         inet 192.168.122.1  netmask 255.255.255.0  broadcast 192.168.122.255
#         ether 52:54:00:a3:a7:2c  txqueuelen 1000  (Ethernet)
# --
# wlx909f33eeed74: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
#         inet 192.168.1.25  netmask 255.255.255.0  broadcast 192.168.1.255
#         inet6 fe80::14af:e:a003:b5ab  prefixlen 64  scopeid 0x20<link>

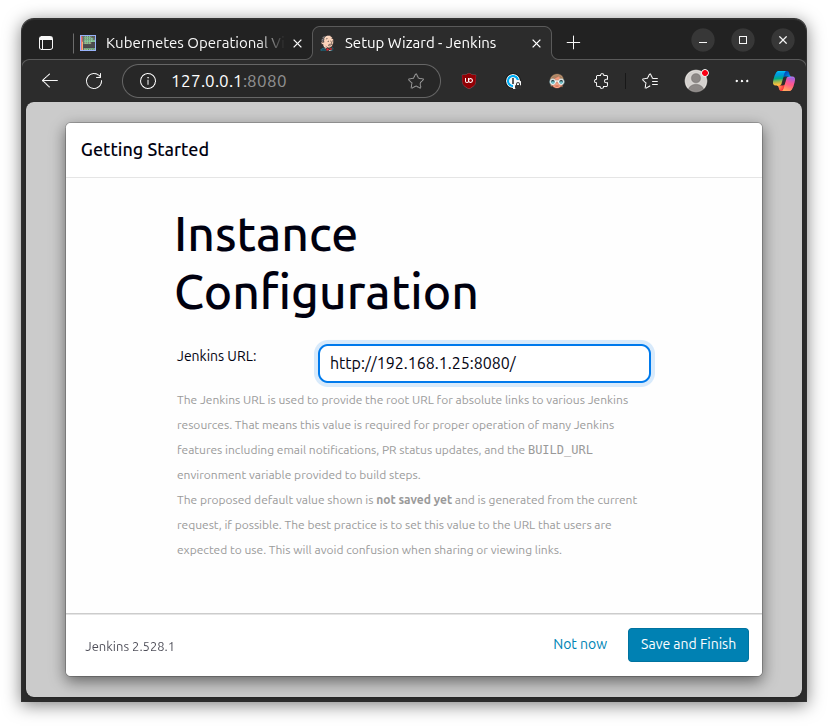

find my local ip in ifconfig set with my local ip

또는 컨테이너들이 배포된 Docker 브릿지 주소를 활용할 수 있습니다.

docker inspect gitea | grep Gateway
        # "Gateway": "",
        # "IPv6Gateway": "",
        #         "Gateway": "172.27.0.1",
        #         "IPv6Gateway": "",
ifconfig | grep 172.27
        # inet 172.27.0.1  netmask 255.255.0.0  broadcast 172.27.255.255

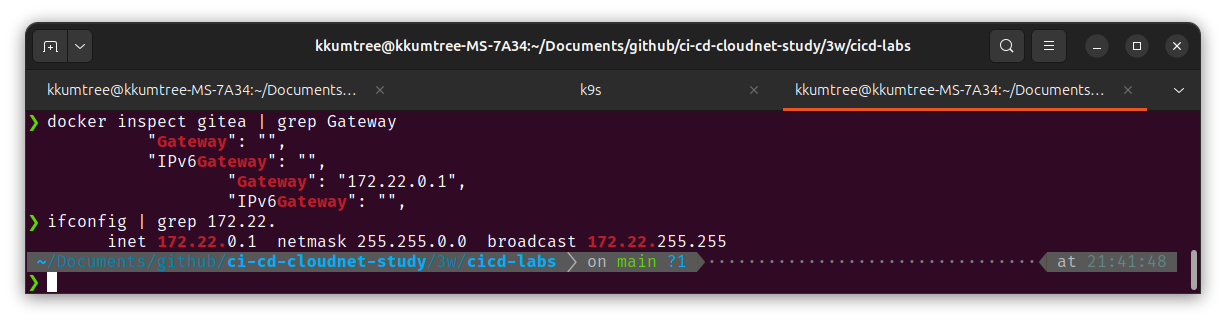

use docker bridge

(2) Jenkins의 Docker-out-of-Docker(DooD) 설정

일반적인 DinD 으로 배포하려면, privileged 권한을 올려줘야합니다.
더불어 여러 Job이 돌는 상황에는 그닥…

그래서, 아래와 같은 구조로 바꾸기 위해 재구성합니다.

flowchart LR
  A --> B --> C
  A[Jenkins Container 내의 Docker Client]
  B[Docker UDS를 통해 Host Daemon에 접근]
  C[Host에 새로운 컨테이너 Deploy]

UDS로 접근하려면, Jenkins Container에 아래의 수정을 가합니다.

  • Docker client 설치
  • jenkins 유저에도 docker 실행권한 부여
    • 그룹 생성 및 유저 추가 jenkins:docker
## 상승된 root 권한으로 접근
docker compose exec --privileged -u root jenkins bash

## jenkins 컨테이너 내에서 Docker Engine 설치 및 권한 부여

id # 현재 권한 확인
# uid=0(root) gid=0(root) groups=0(root)

## Docker Engine 클라이언트 설치
## https://get.docker.com/ 출력 값을 변경하여, CLI만 설치하였습니다.
## curl -fsSL https://get.docker.com -o get-docker.sh && sh get-docker.sh --dry-run
## 실습 당시 이미지는 Debian 기반
## `docker-ce-cli`에 유의합니다.

apt-get -qq update >/dev/null
DEBIAN_FRONTEND=noninteractive apt-get -y -qq install ca-certificates curl >/dev/null
install -m 0755 -d /etc/apt/keyrings
curl -fsSL "https://download.docker.com/linux/debian/gpg" -o /etc/apt/keyrings/docker.asc
chmod a+r /etc/apt/keyrings/docker.asc
echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/debian $(. /etc/os-release && echo "$VERSION_CODENAME") stable" > /etc/apt/sources.list.d/docker.list
apt-get -qq update >/dev/null
DEBIAN_FRONTEND=noninteractive apt-get -y -qq install docker-ce-cli curl tree jq yq wget >/dev/null

## jenkins 유저에도 Docker 실행권한 부여
# 작성 중 휴먼에러로, Docker 소켓의 권한이 바뀌어 롤백 후 아래와 같이 수정하였습니다.
stat -c '%g' /var/run/docker.sock
groupadd -g $(stat -c '%g' /var/run/docker.sock) -f docker
usermod -aG docker jenkins
grep docker /etc/group
grep jenkins /etc/group

exit

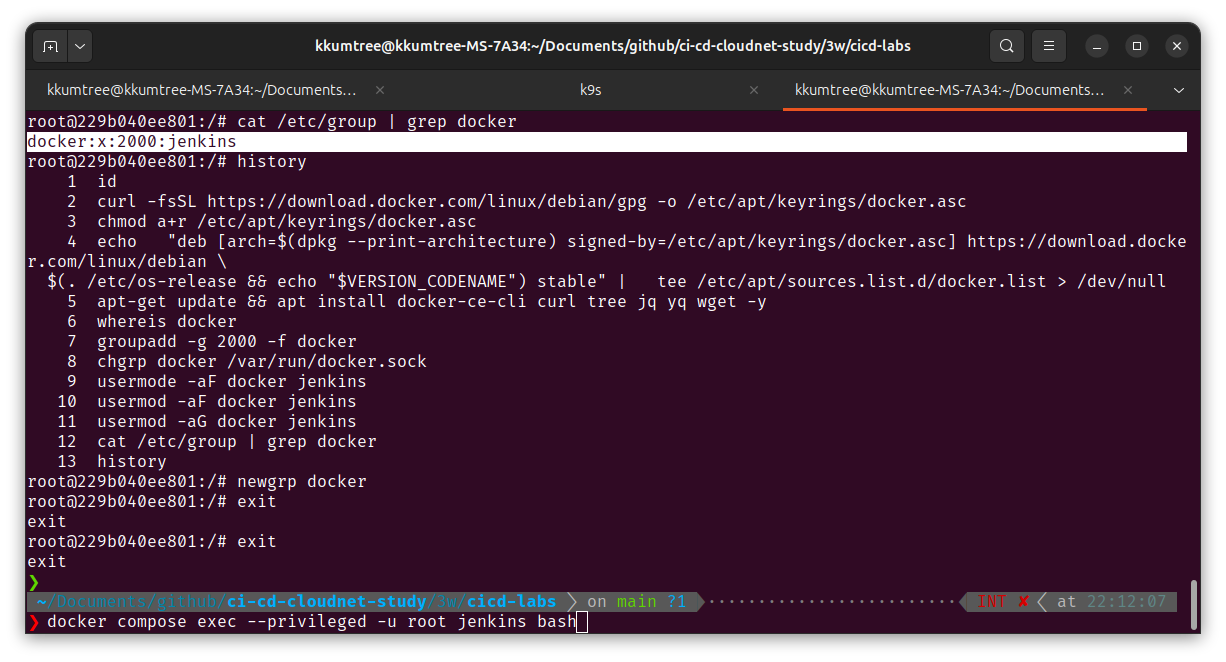

install docker client in jenkins

docker compose restart jenkins
docker compose exec jenkins id
docker compose exec jenkins docker info
docker compose exec jenkins docker ps

다시 확인합니다.

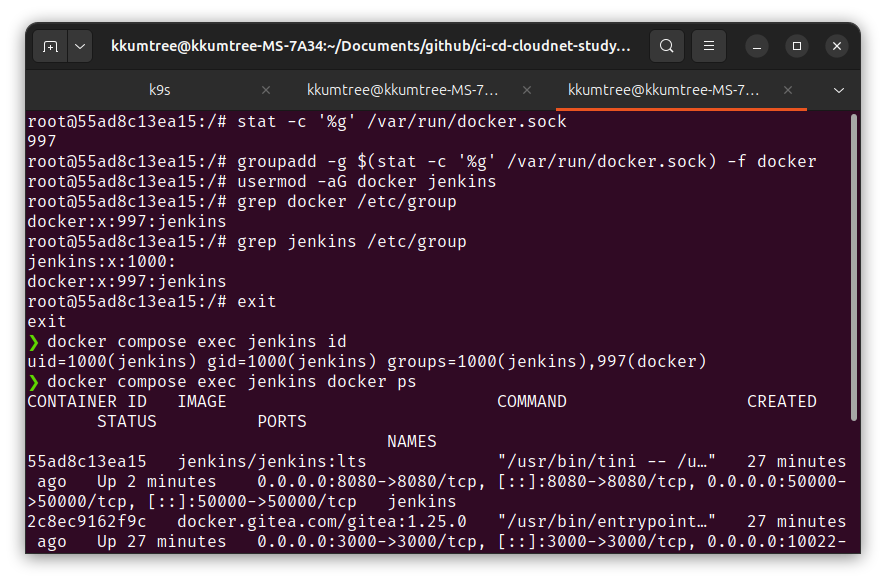

stat -c '%g' /var/run/docker.sock의 경우,
Host의 GID와 맞추지 않을 경우, Host 소켓도 사용 불능이 되어, GID를 맞추는 작업입니다.
(Privileged 모드여서 가능한 부분)

sync docker group gid

(3) Gitea 설정

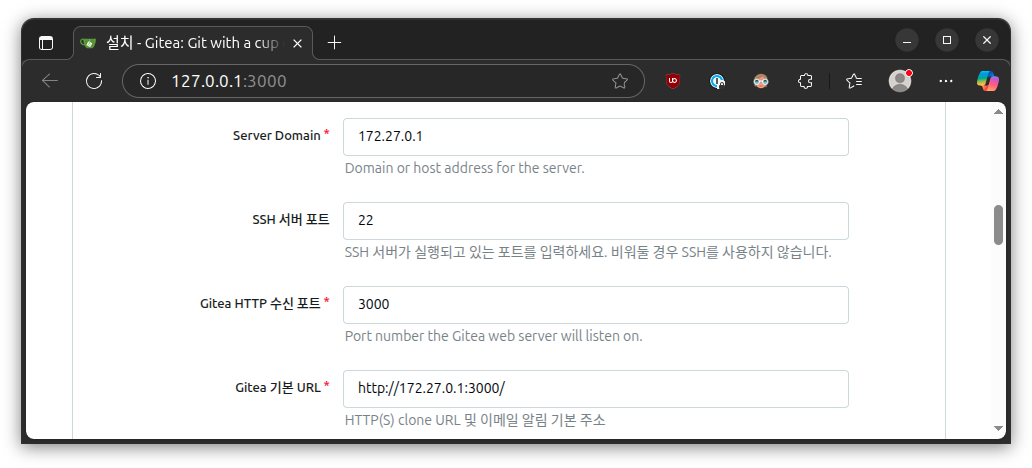

Server Domain과 Gitea 기본 URL을 Jenkins와 같이,
호스트 IP(Docker Compose의 브릿지 게이트웨이)로 설정하였습니다.

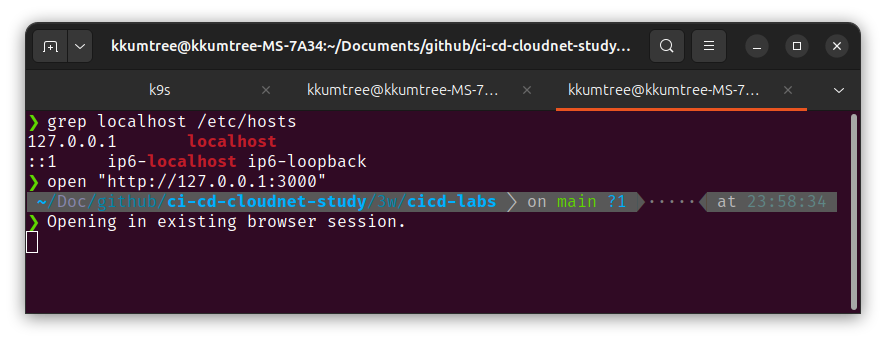

get ip address is same

grep localhost /etc/hosts
# 127.0.0.1 localhost
# ::1     ip6-localhost ip6-loopback
open "http://127.0.0.1:3000"

당장의 접속은 localhost, 즉 127.0.0.1로도 무방합니다.

set gitea with host ip

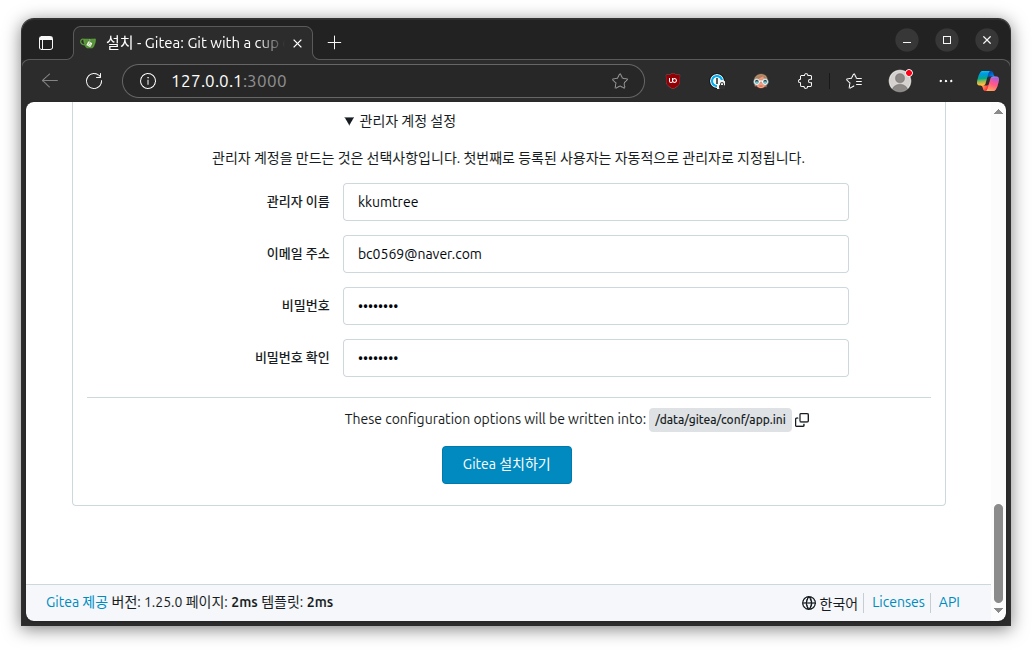

추가로 관리자 계정도 설정합니다(옵션).

set gitea administrator

(4) Docker Token 생성

Docker에서 Personal Access Token(PAT)을 생성합니다.
(Read, Write, Delete 모든 권한을 부여했습니다)

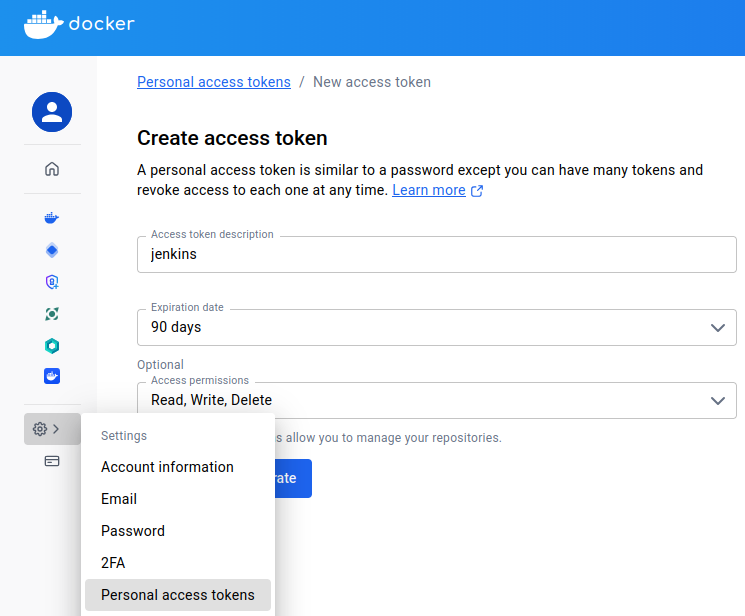

create personal access token

dckr_pat_<난수>_<난수> 형태를 가지며, 이 또한 메모해둡니다.

2. 간단 배포 구성

Jenkins 컨테이너가 Gitea와 DockerHub에서 리소스를 받고,
빌드 후 kind 클러스터에 배포하도록 해봅니다.

flowchart LR
  A --> C --> D
  B --> C

  A[Gitea Repo Pull]
  B[Docker Hub Pull]
  C[Jenkins Build]
  D[Deploy in kind]

(1) Gitea 소스코드 생성

Access Token을 활용하여, 평소와 같이 git clone/push를 해봅니다.

Access Token도 만들어봅시다.
(우측 상단의 설정 > 어플리케이션)

이때, Token Permission에서 repository에 대한 Read and Write를 활성화 합니다.

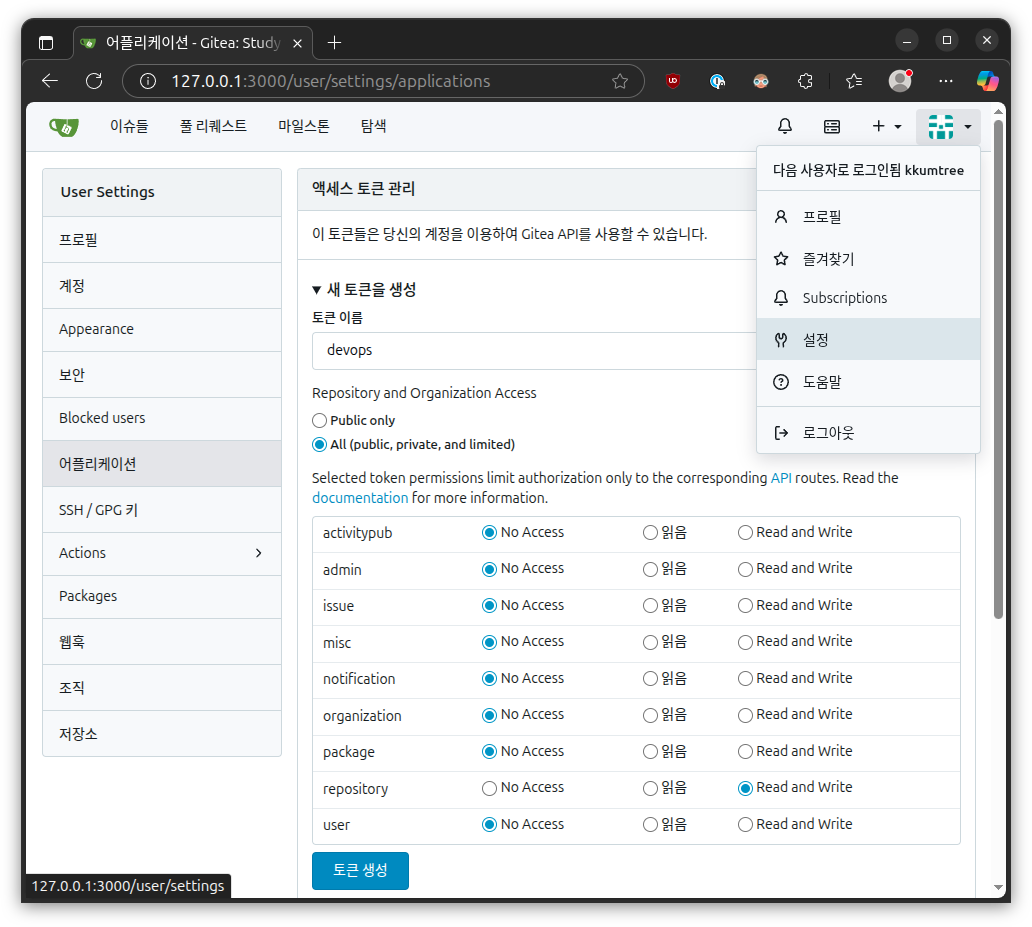

create access token

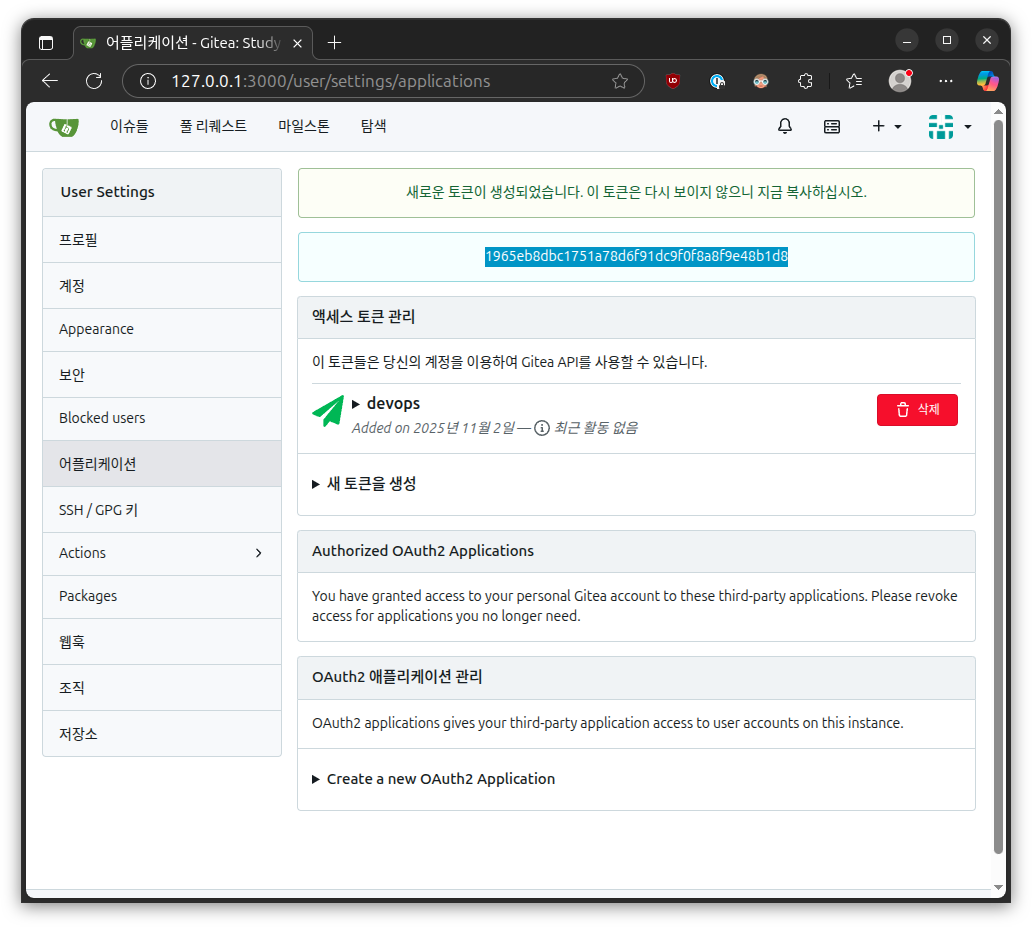

다른 토큰들과 마찬가지로, 한번만 확인가능하니 따로 메모를 해둡니다.

token created

Private Repository들을 생성한 후에,
토큰을 통해 호스트 IDE에서도 편집을 할수 있는지 확인해봅니다.

TOKEN=1965eb8dbc1751a78d6f91dc9f0f8a8f9e48b1d8
TOKEN_NAME=devops
HOSTIP=172.27.0.1
git clone http://$TOKEN_NAME:$TOKEN@$HOSTIP:3000/kkumtree/dev-app.git
git clone [email protected]:kkumtree/dev-app.git test # 차단됨 확인
git clone http://172.27.0.1:3000/kkumtree/dev-app.git test # ID/PW 정상 입력시 받음

마지막 케이스의 경우 ID/PW로 접근이 가능한데, 추후 막아보겠습니다.

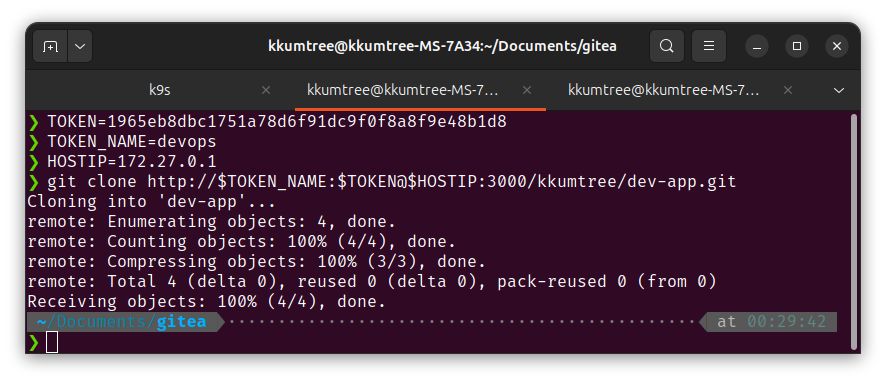

git clone from gitea

Host IDE(VSCode)를 통해, 파일을 추가했습니다.

## 실습파일
## 3w/cicd-labs/dev-app
# tree -a
# .
# ├── Dockerfile
# ├── .gitignore  # repo 생성 시, 함께 생성
# ├── Jenkinsfile
# ├── README.md
# ├── server.py
# └── VERSION

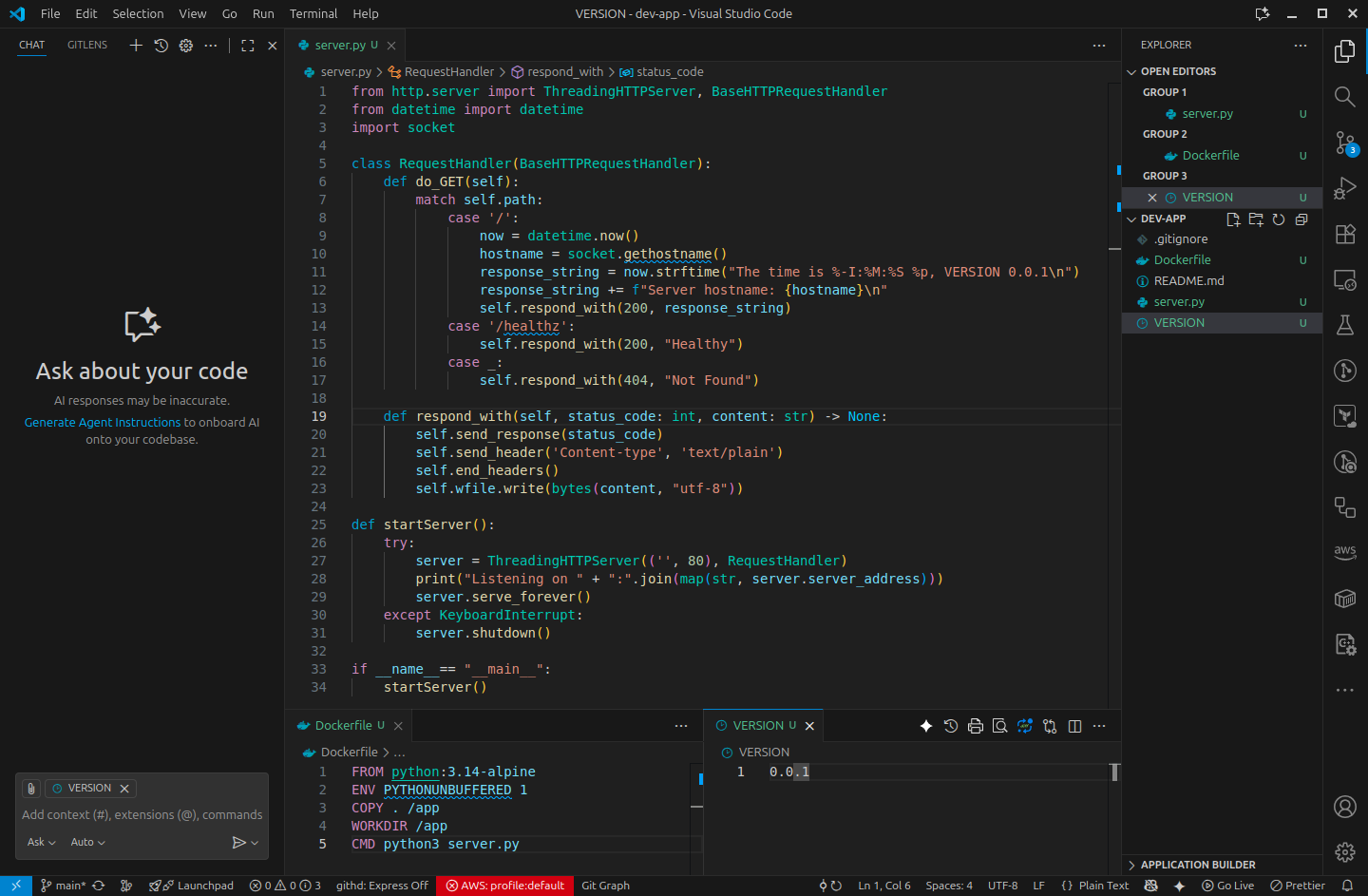

add python sample app

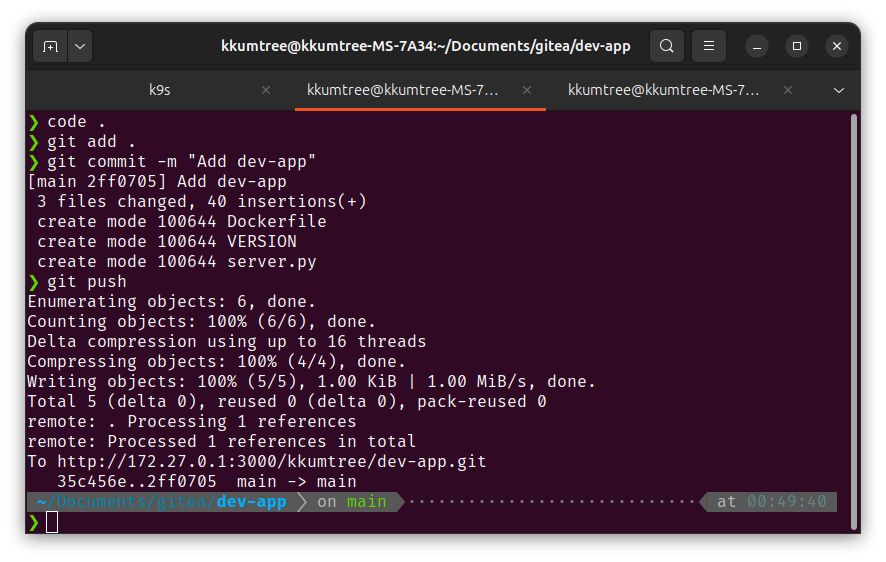

평소 하듯이, 더하고 커밋하고 올려봅니다.
이미, 토큰값이 있기 때문에 remote에 올라감을 알 수 있습니다.

push without passphrase

(2) Gitea 조직 생성 및 개인 Repository 소유권 이전

Jenkins 플러그인과의 연동을 위해서, 많은게 바뀌어서 설정을 다시 진행했습니다.

  1. ORG 생성(선택/권장사항)
    새로운 조직을 클릭하여, 조직을 생성합니다.

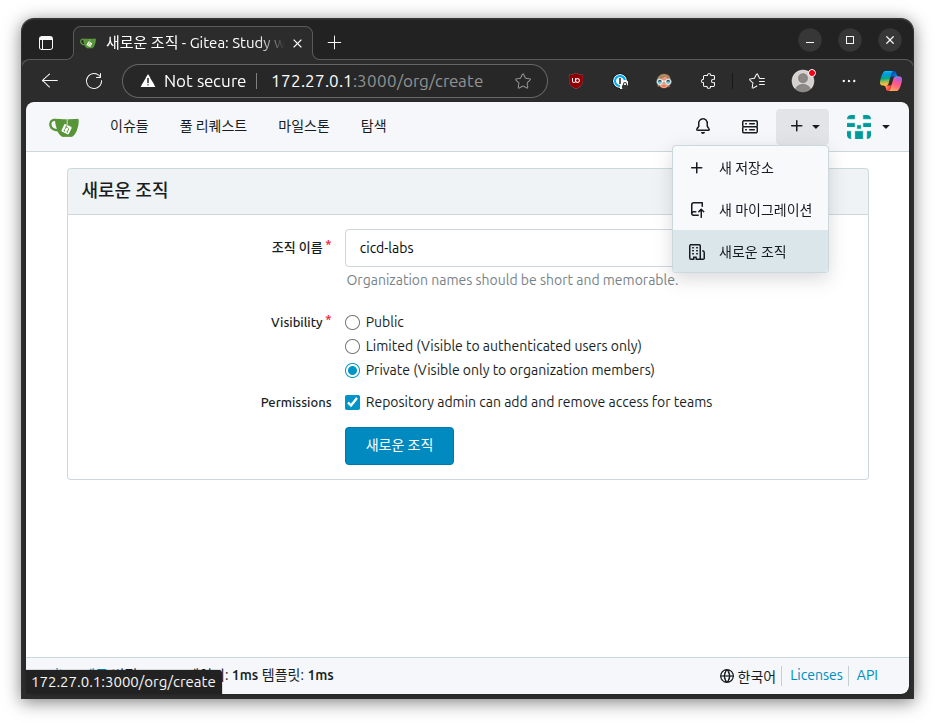

    create gitea creation
  2. 기존 Repository 소유권 이전
    기존 레포(e.g. dev-app) 설정 맨 아래에 소유권 이전을 클릭합니다.
    이때, 새 소유자는 새로 생성한 조직 이름으로 지정합니다.

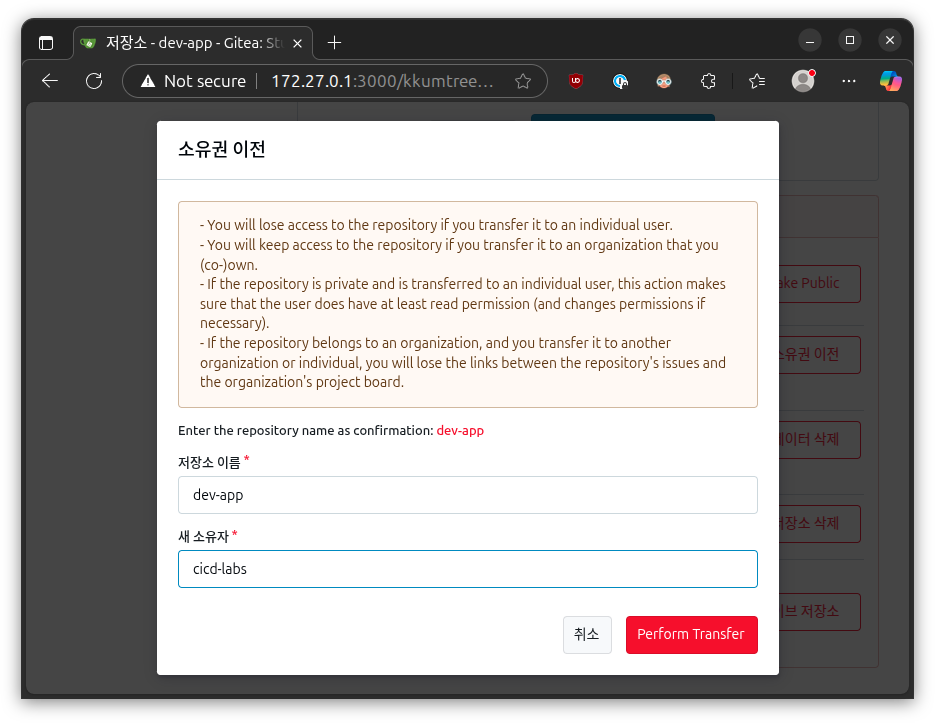

    transfer repository ownership to organization
  3. Token 재 생성
    조건 충족을 위해 아래의 권한을 부여합니다.
  • read:organization # 조직 권한을 읽습니다.
  • write:repository # repository 편집 권한.
  • read:user # user의 정보를 읽습니다.

(3) Jenkins 플러그인 설치 및 Token 주입

설치한 Plugin들은 아래와 같습니다.

Gitea 서버 주소 및 토큰을 설정해봅니다.
경로는 Manage -> System -> Gitea server 입니다.
이전에 파악했던 Host IP와 포트번호를 입력합니다. 유효하면 Gitea 버전이 확인됩니다.

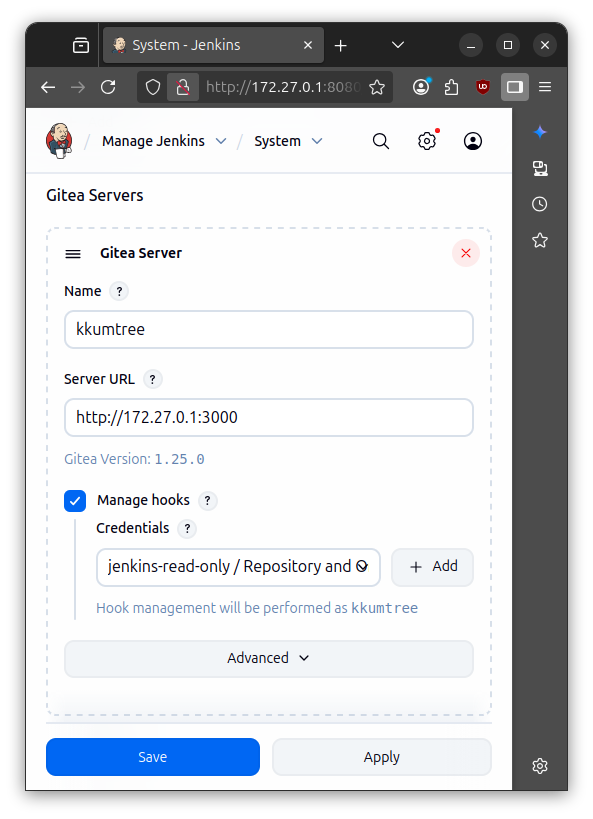

system setting for gitea server

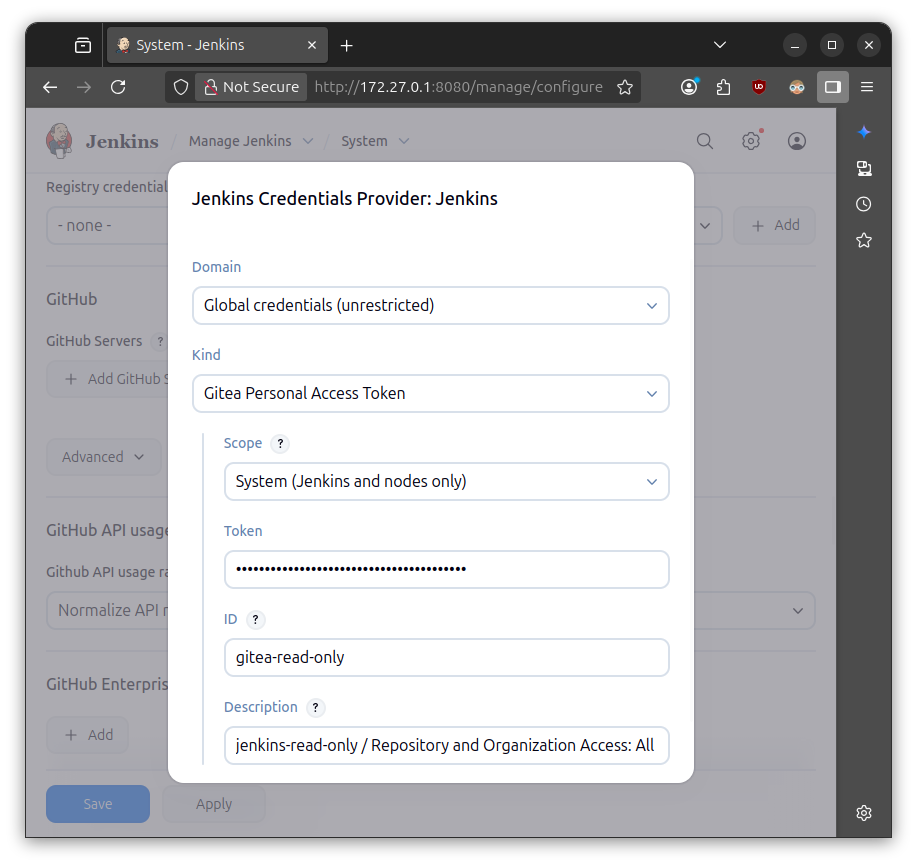

(선택) Jenkins 및 Jenkins Node에서만 현재 상황을 파악할 수 있게 read-only 키를 별도 생성하였습니다.

  • read:organization
  • read:repository
  • read:user

optional read-only key for system settings

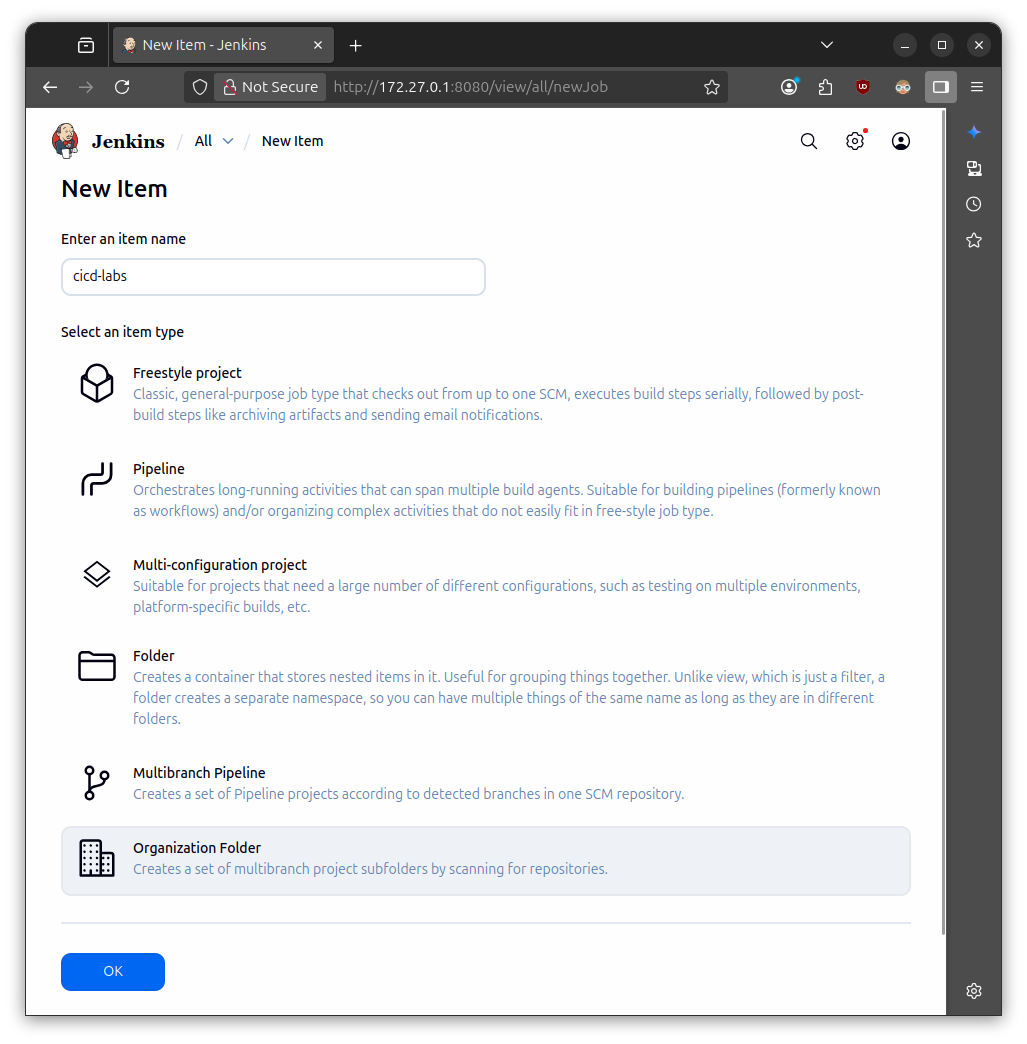

New Item(혹은 Create a job) -> Orgnization Folder를 선택합니다.

Orgnization Folder/Jenkinsfile

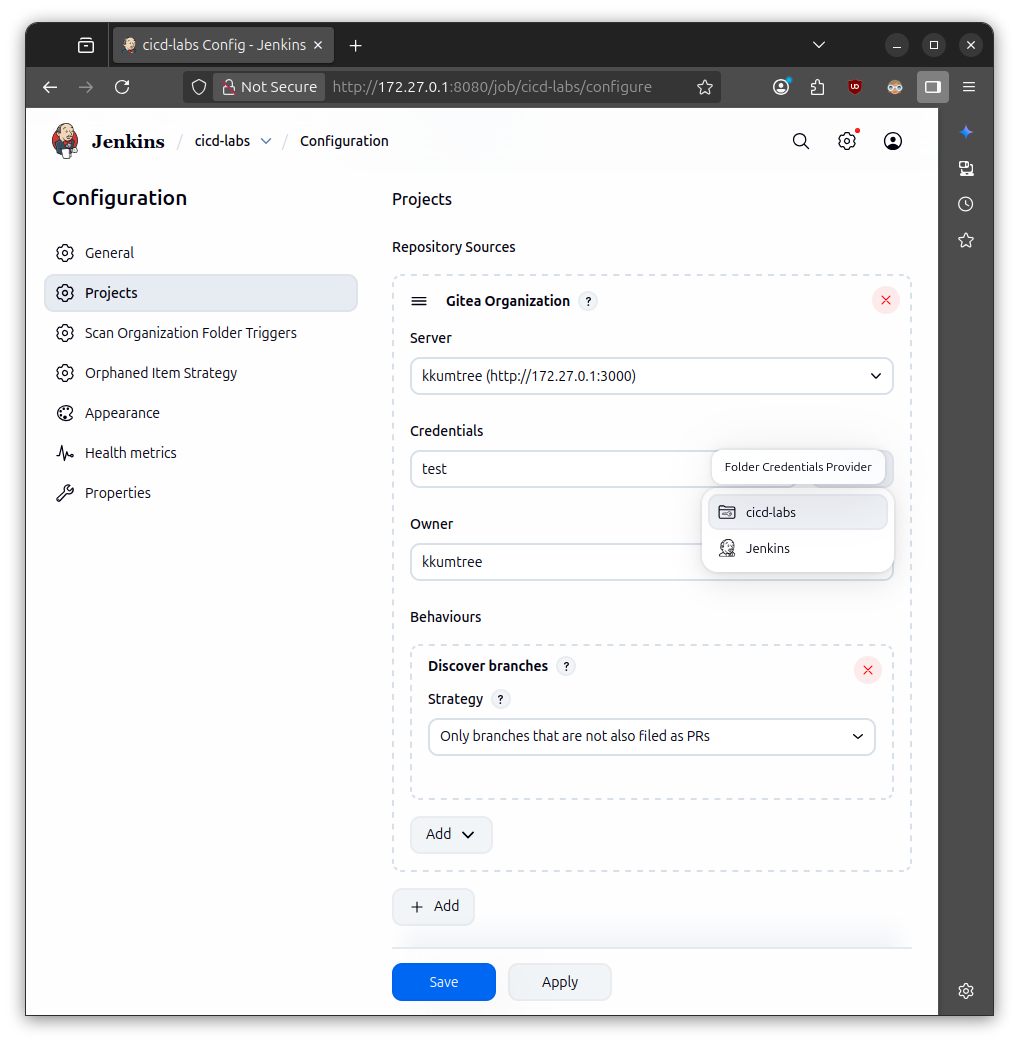

Project -> Repository Sources -> Gitea Organization 을 클릭 후, 앞서 지정한 Server를 선택합니다.
Behaviours는 Discover branches의 기본 Strategy 외에 제거합니다.
이후 Repository Write 권한이 있는 Credential을 추가하기 위해, Add -> cicd-labs를 클릭합니다.
Owner는 Token 발급 유저, 혹은 유저가 속한 Organization 이름을 기입합니다.

set gitea organization

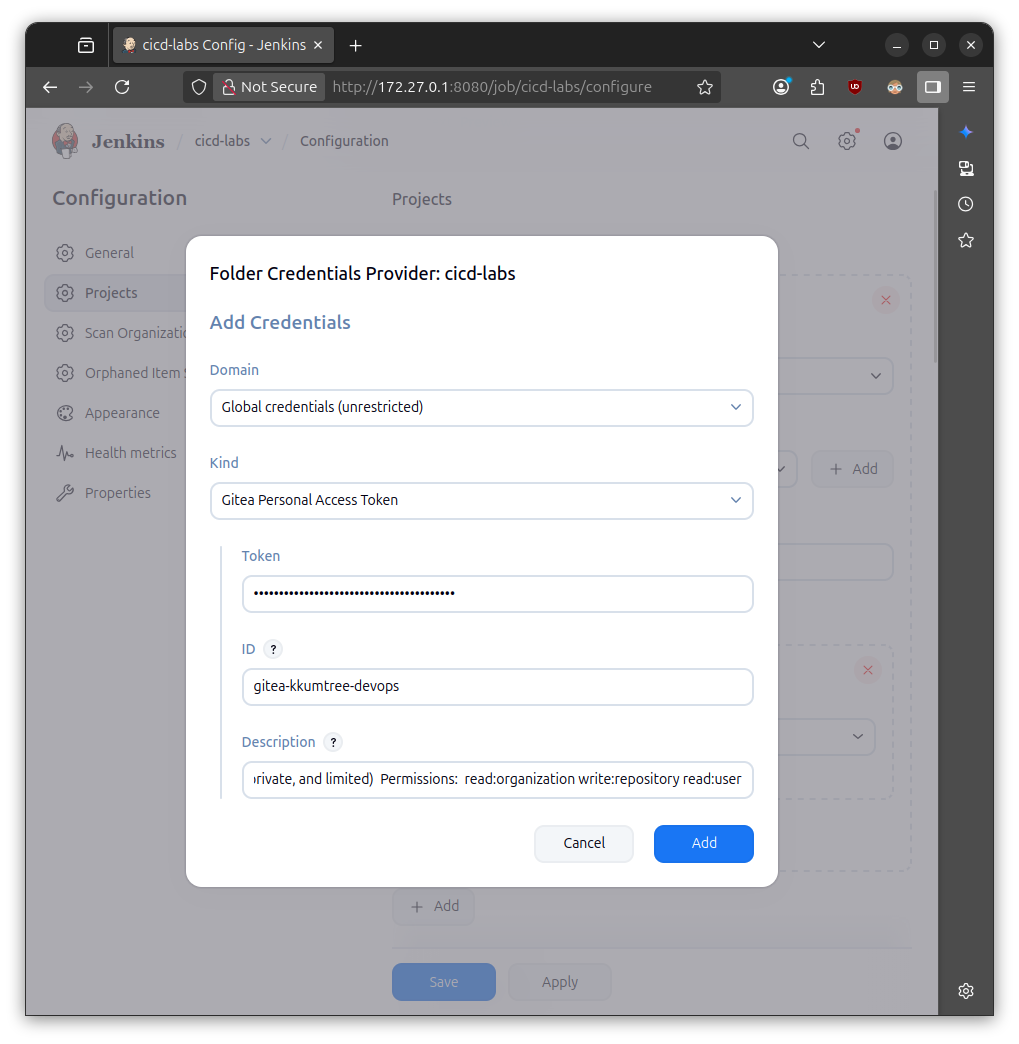

Kind에서 Gitea Personal Access Token 선택 후, 임의 ID 지정 후 저장합니다.

save for organization key

저장하면, organization(혹은, User)의 repository, branch 정보를 읽어옵니다.

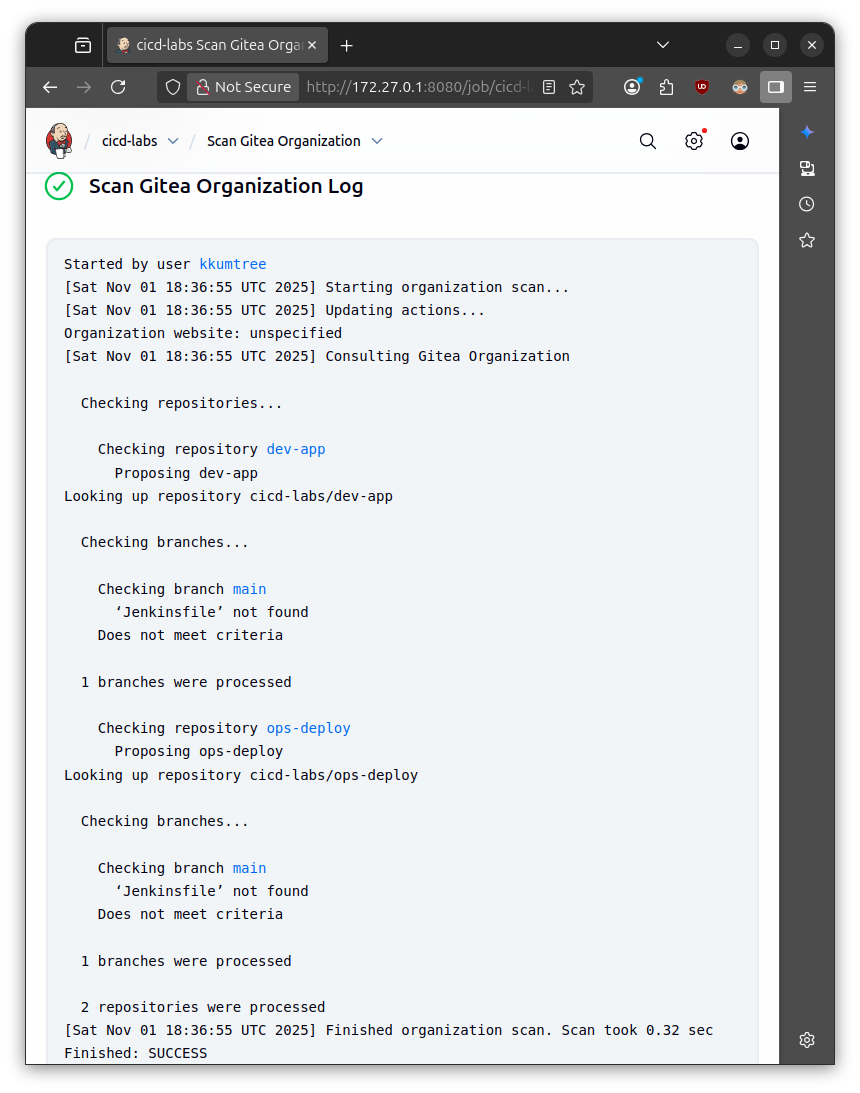

Success Gitea plugin setup

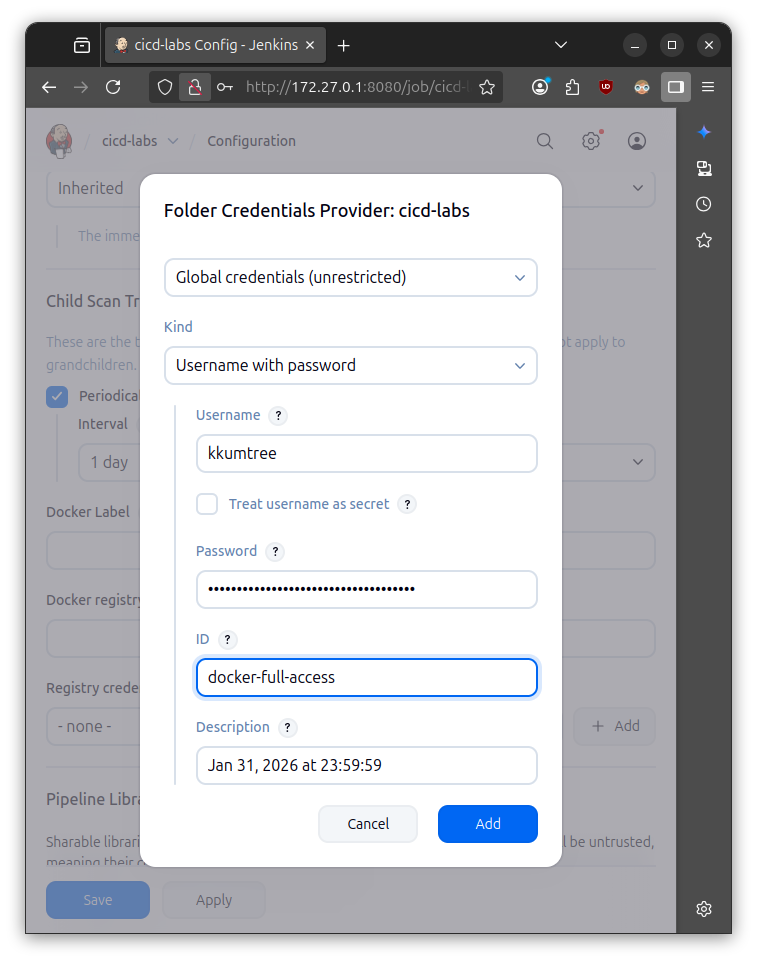

마지막으로 Docker Token도 저장합니다.
(Username and password. Username은 Docker 계정명)

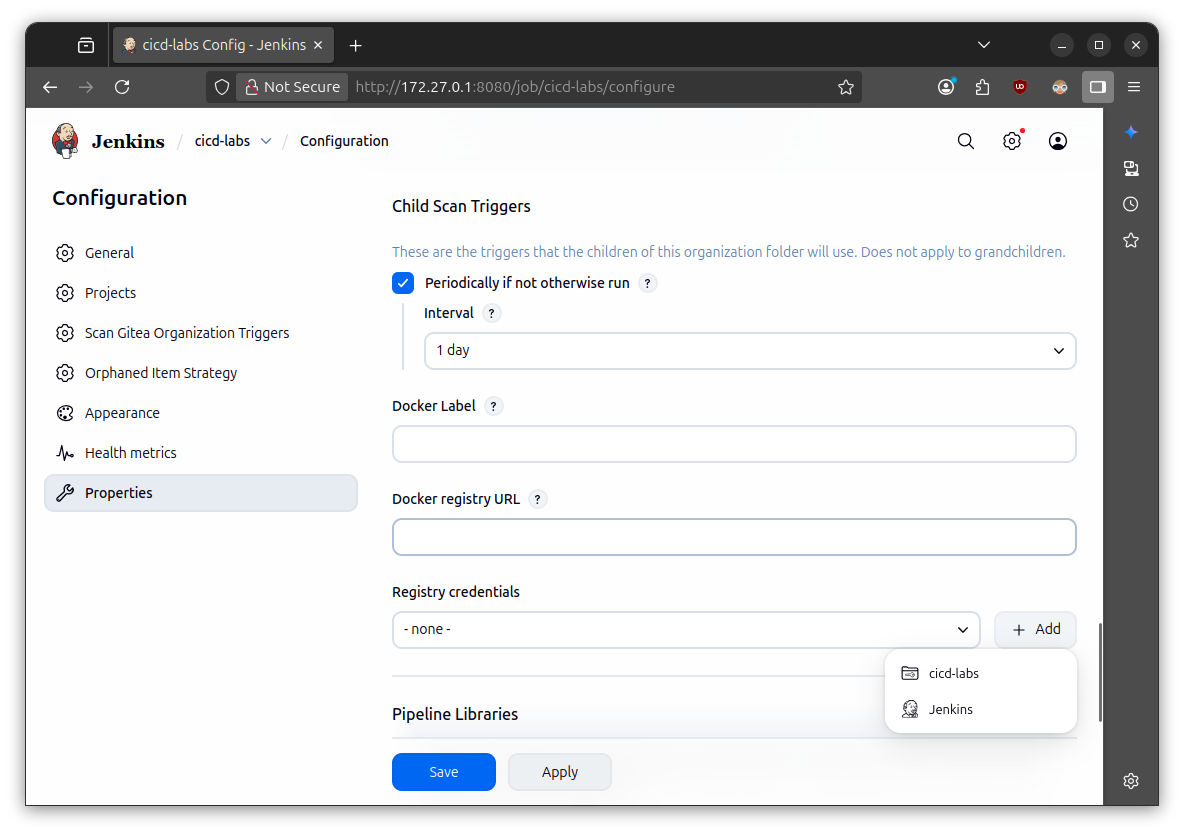

find Registry credentials
save docker token

(4) 파이프라인 구성

기존의 dev-app에 Jenkinsfile을 생성 후, Push 합니다.
Jenkins Organization에서 Scan Gitea Organizaton Now 클릭 후,
Log를 조회하면, Jenkinsfile을 발견했다고 하면서, Build를 시작합니다.

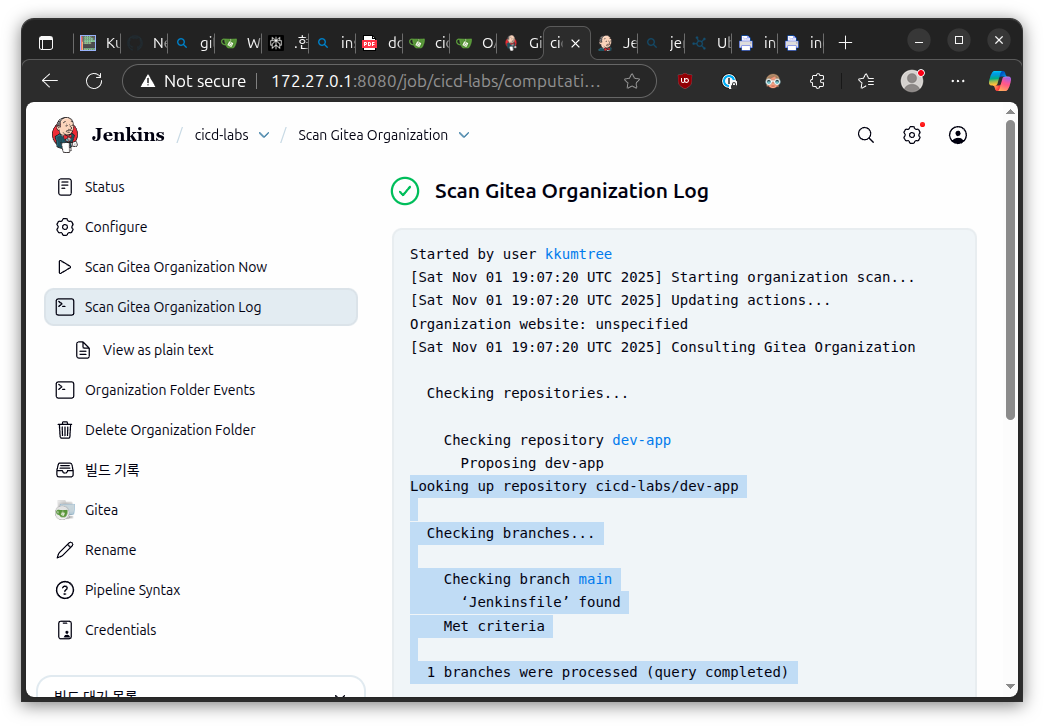

Jenkinsfile found

상세를 보면, 빌드가 성공한 것을 확인할 수 있습니다.

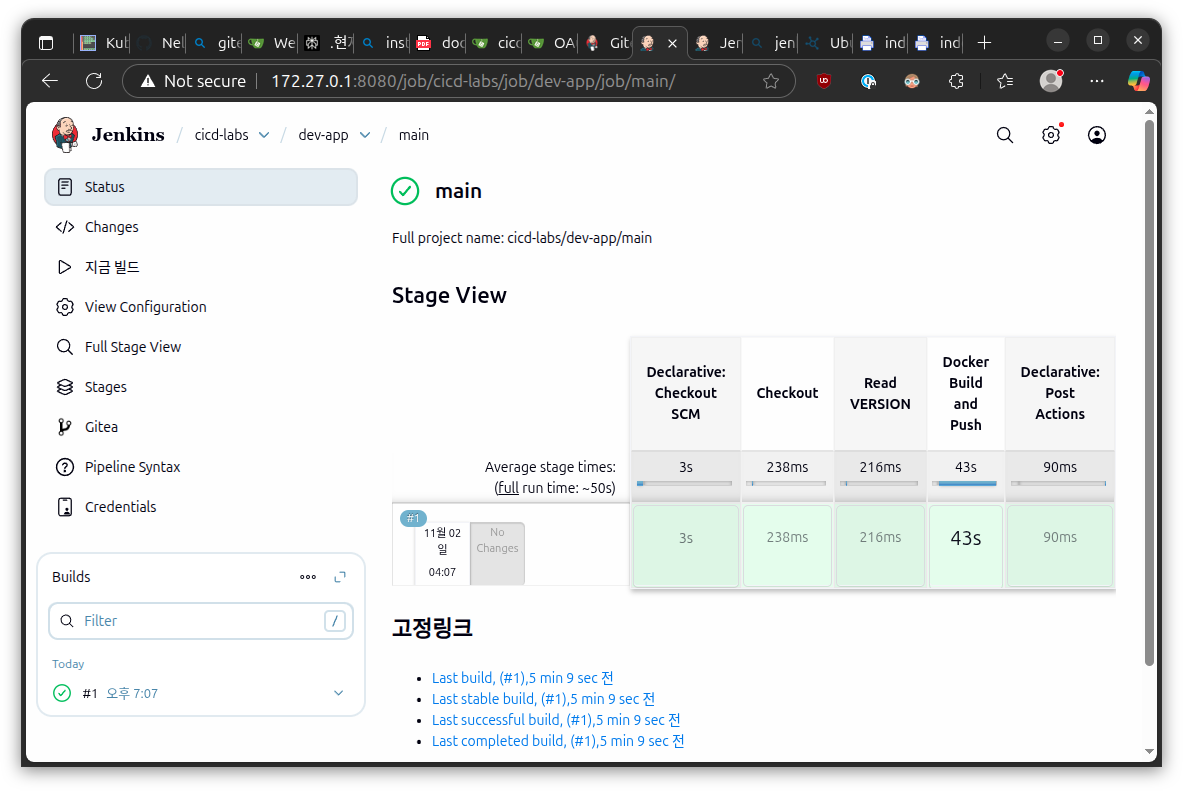

Build Success

Docker Hub에도 정상 게시된 것을 확인할 수 있습니다.

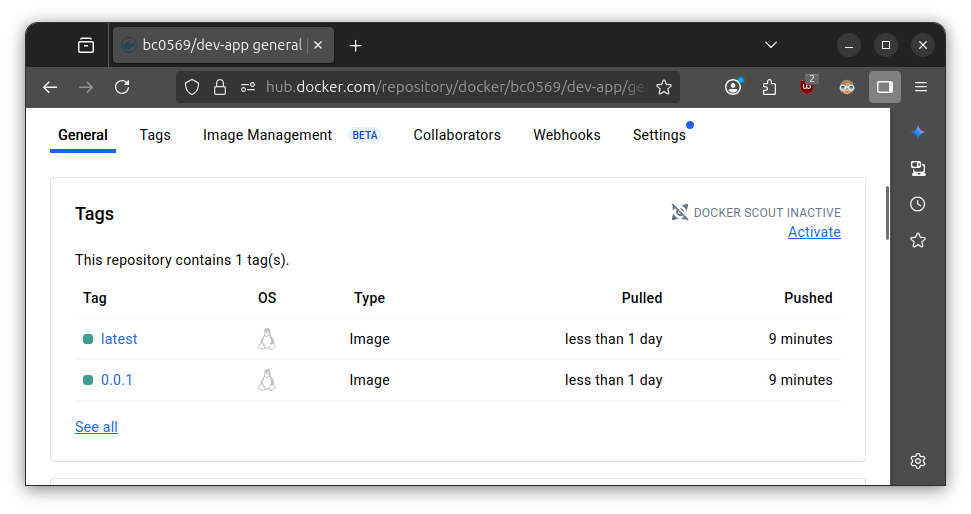

Docker Hub Upload Success

(5) Helm으로 수동 배포

해당 이미지를 가지고 Helm 파일로 만들어 배포를 해보았습니다.

실습 파일들은 /3w/helm 에 있습니다.

# tree
# .
# ├── Chart.yaml
# ├── templates
# │   ├── deployment.yaml
# │   └── service.yaml
# └── values.yaml

helm install timeserver .

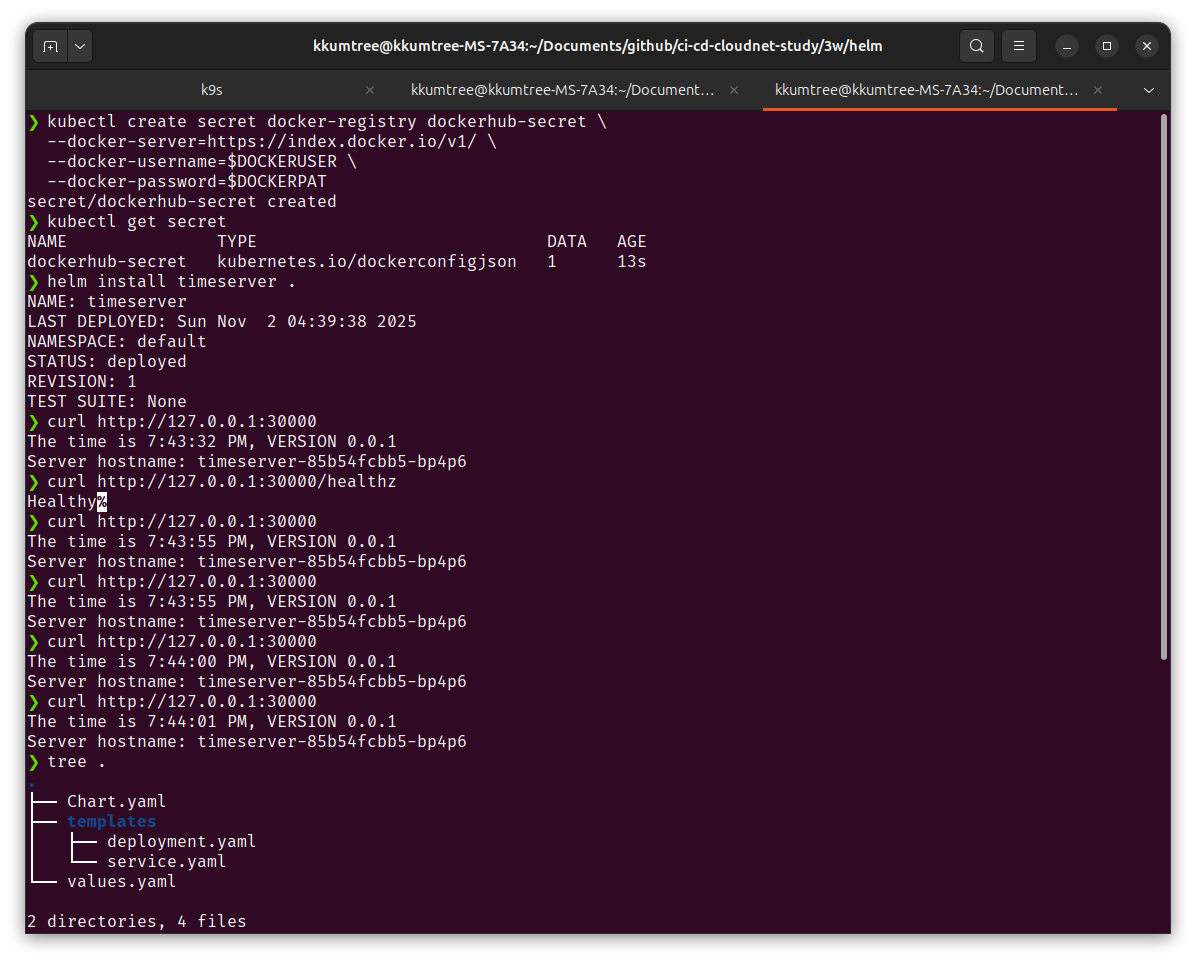

deploy with helm

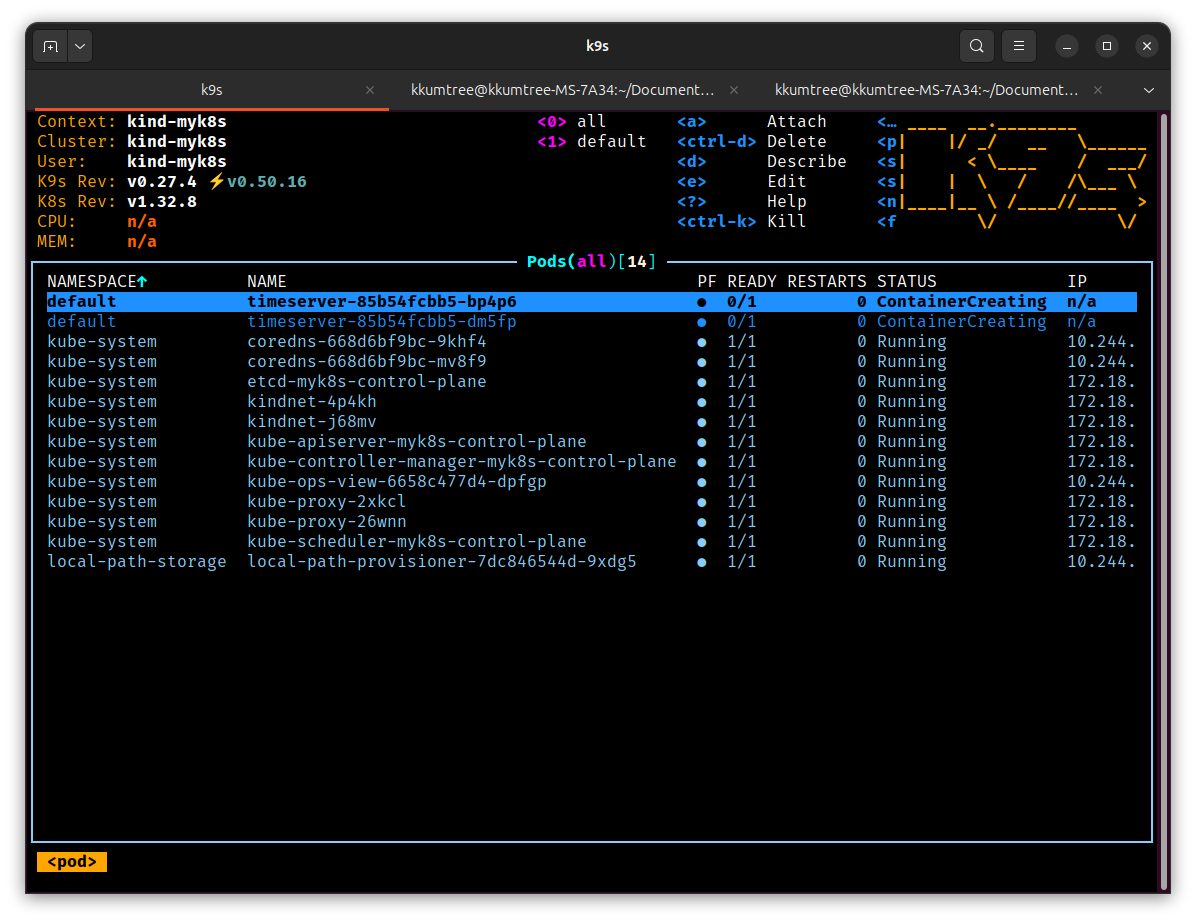

two pod are deployed

for i in {1..100};  do curl -s http://127.0.0.1:30000 | grep name; done | sort | uniq -c | sort -nr

2개의 파드에서 분산되는 것을 확인하였습니다.

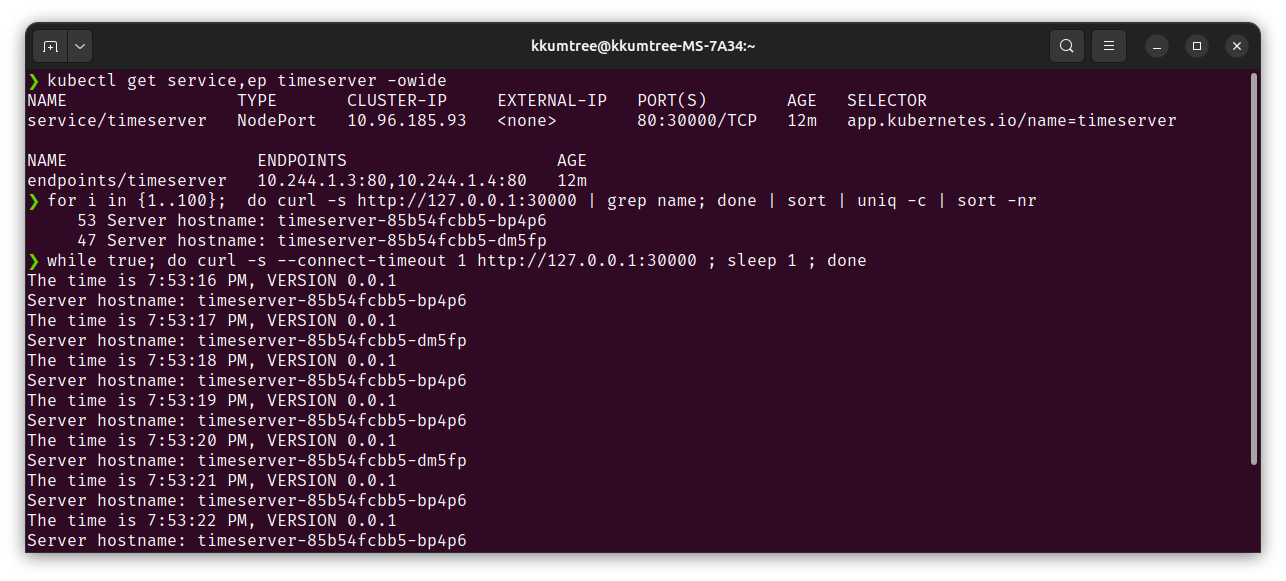

curl test

replica를 4개로 늘려둔 후에도 골고루 분산되는 것을 알 수 있었습니다.

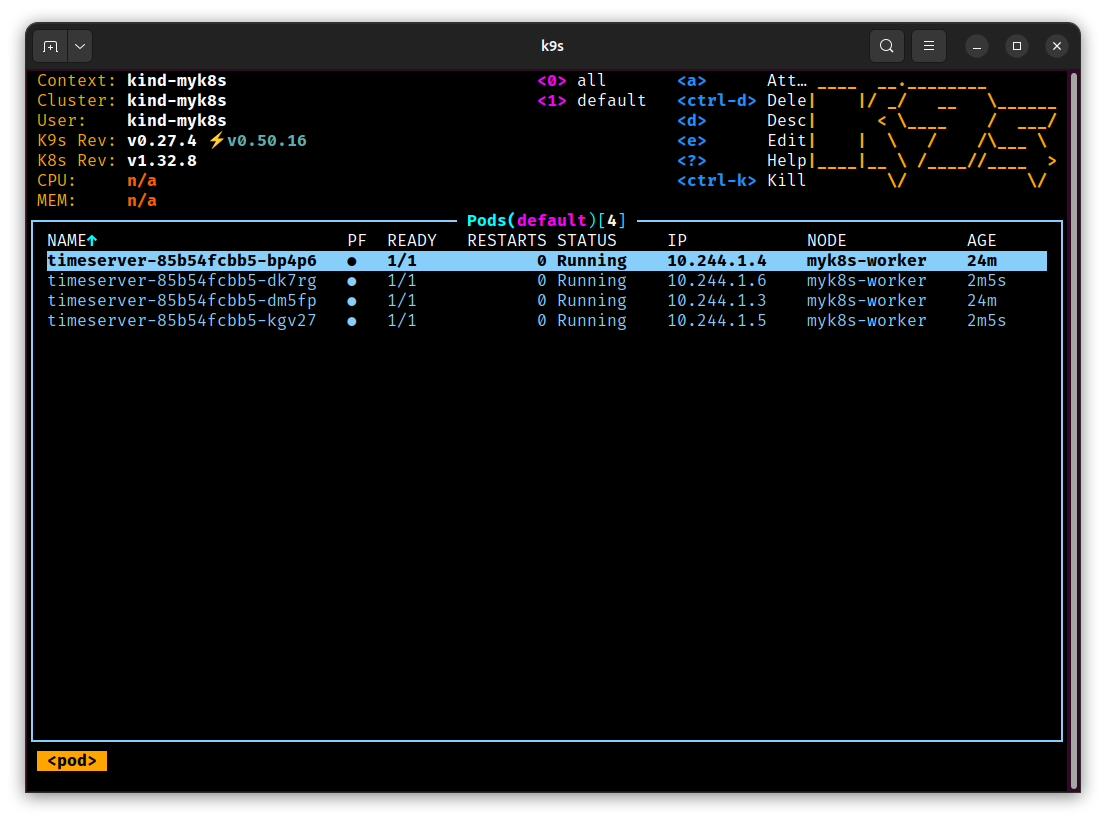

increased replicaSet

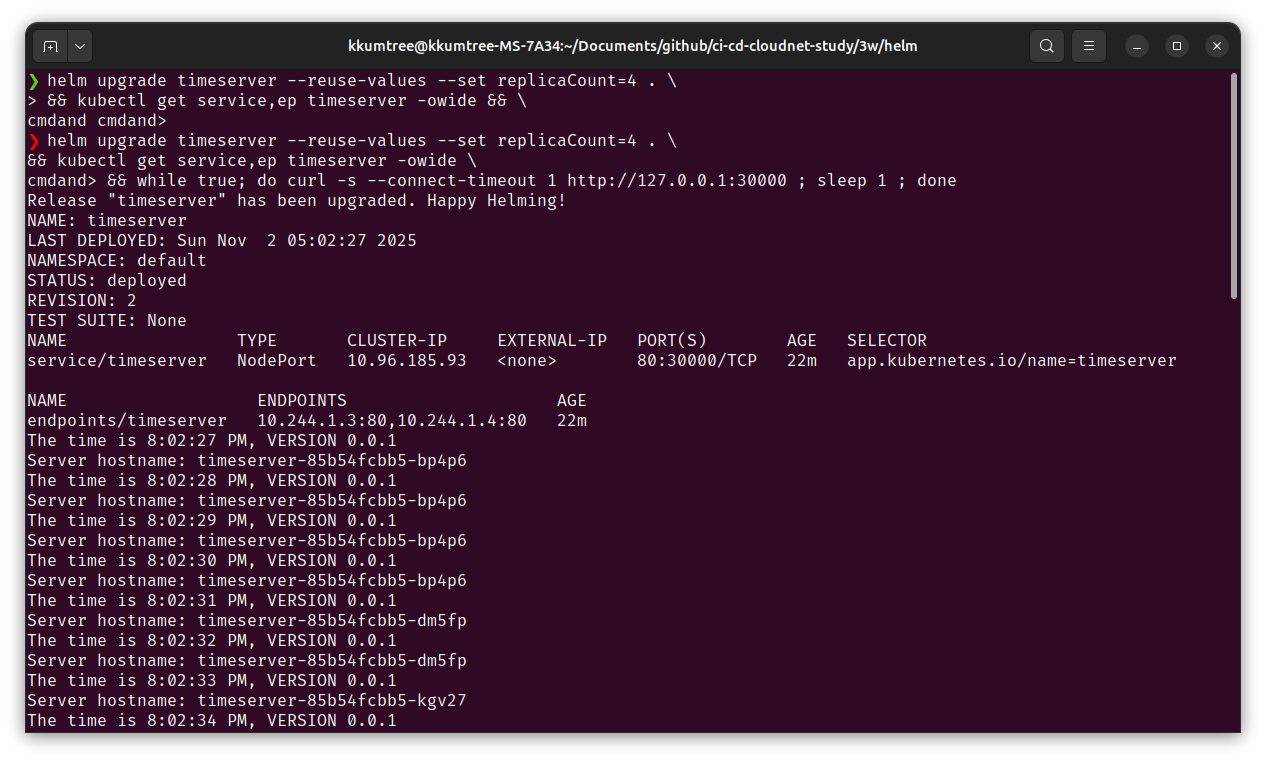

curl test after upgrade

for i in {1..100};  do curl -s http://127.0.0.1:30000 | grep name; done | sort | uniq -c | sort -nr
    #  30 Server hostname: timeserver-85b54fcbb5-dk7rg
    #  26 Server hostname: timeserver-85b54fcbb5-kgv27
    #  24 Server hostname: timeserver-85b54fcbb5-dm5fp
    #  20 Server hostname: timeserver-85b54fcbb5-bp4p6

애플리케이션 0.0.1 버전에서 0.0.2 버전으로 소스코드를 변경한 후, 이를 Jenkins가 빌드한 이미지를 배포 해봅니다.
git push 이후 Scan Multibranch Pipeline Now를 클릭하면 Docker Hub에 새 버전의 이미지 태그가 생성된 것 확인할 수 있습니다.

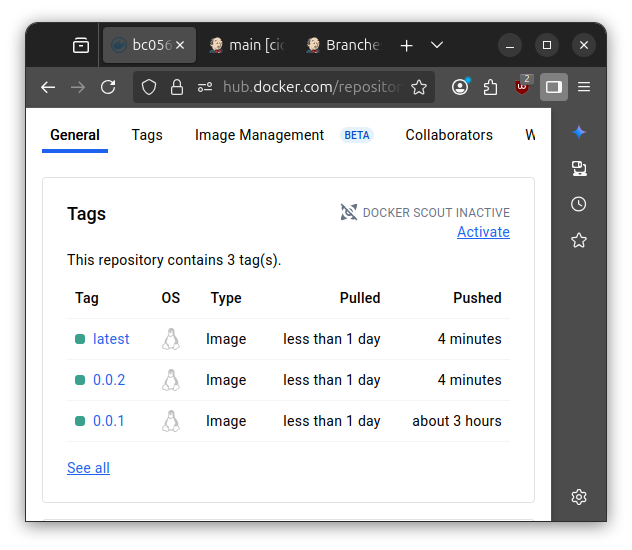

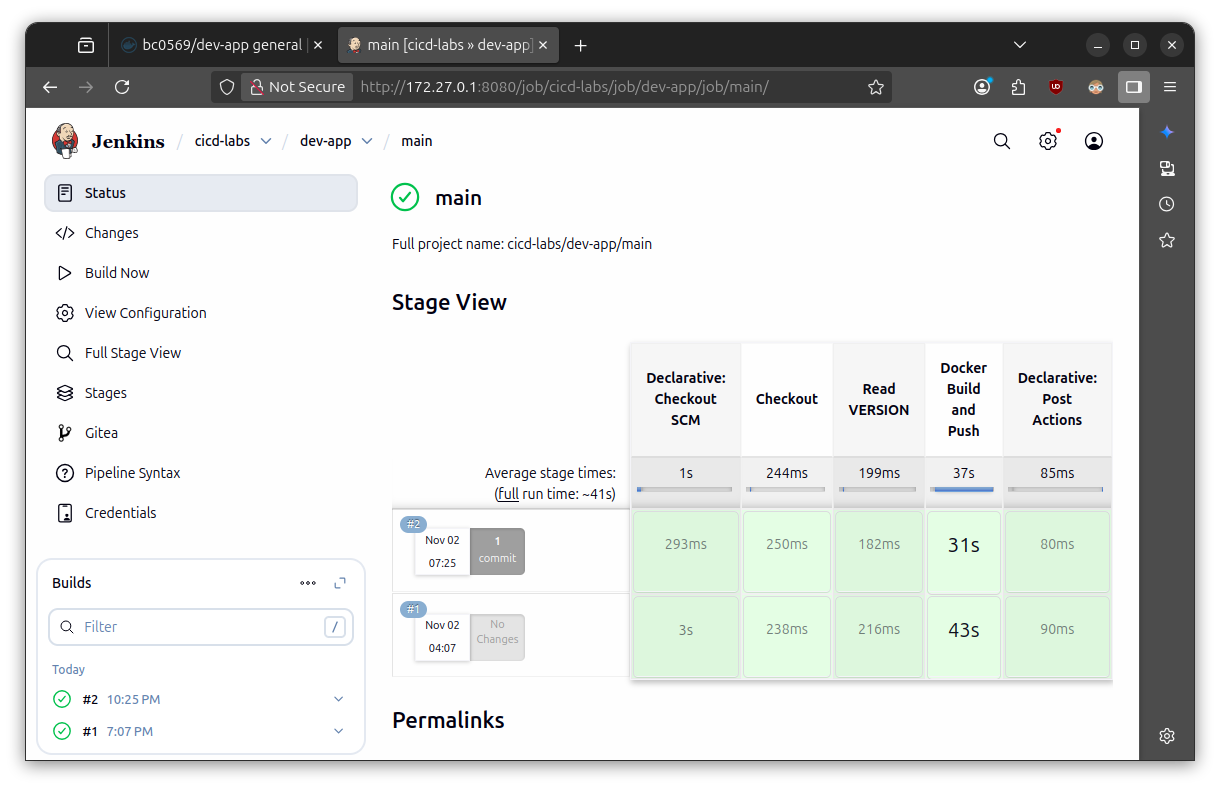

click Scan Multibranch Pipeline Now new tag on docker hub

다시 helm 변수를 바꿔서 배포해봅니다.

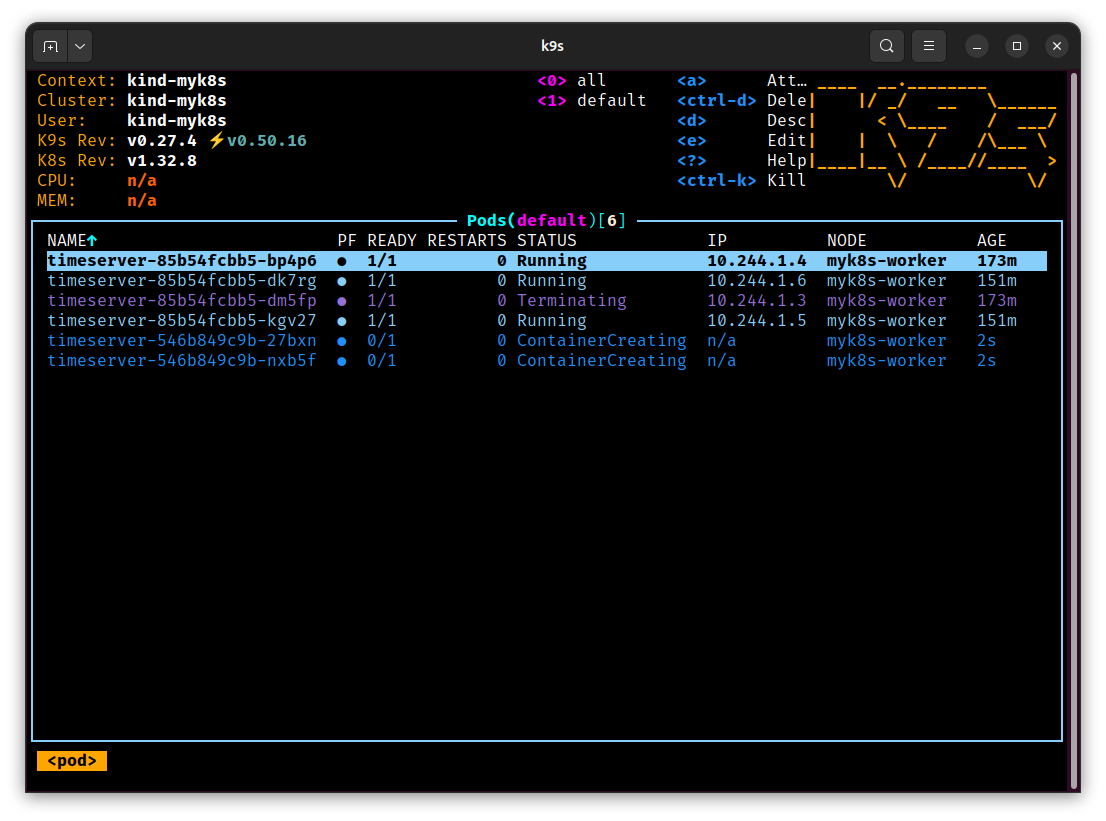

새로운 버전의 Pod가 생성된 뒤, 기존 버전의 Pod가 순차적으로 사라짐을 확인하였습니다.

helm upgrade timeserver --reuse-values --set image.tag="0.0.2" .

rolling updated with helm

3. kind cluster에 Jenkins 배포해보기

대부분은 Jenkins의 문서를 참조하였습니다만,
로컬(Kind)환경에 구성하다보니 다소 손을 봐야하는 부분을 다루어야 합니다.

실습 파일들은 /3w/jenkins-on-kind 에 있습니다.

# tree
# .
# ├── jenkins-01-volume.yaml
# ├── jenkins-01-volume.yaml.default  # 변경 비교를 위한 파일
# ├── jenkins-02-sa.yaml
# ├── jenkins-values.yaml
# └── jenkins-values.yaml.default     # 변경 비교를 위한 파일

(1) Helm 템플릿 다운로드 및 배포

curl https://raw.githubusercontent.com/jenkins-infra/jenkins.io/master/content/doc/tutorials/kubernetes/installing-jenkins-on-kubernetes/jenkins-01-volume.yaml -o jenkins-01-volume.yaml
curl https://raw.githubusercontent.com/jenkins-infra/jenkins.io/master/content/doc/tutorials/kubernetes/installing-jenkins-on-kubernetes/jenkins-02-sa.yaml -o jenkins-02-sa.yaml
curl https://raw.githubusercontent.com/jenkinsci/helm-charts/main/charts/jenkins/values.yaml -o jenkins-values.yaml
cp jenkins-01-volume.yaml jenkins-01-volume.yaml.default
cp jenkins-values.yaml jenkins-values.yaml.default

아래와 같이 부분적으로 변경하여야합니다.

  1. Local PV 폴더 생성 후, 권한 부여합니다. jenkins-01-volume.yaml에 의해서, 로컬 볼륨을 /data/jenkins-volume 으로 지정

    sudo mkdir -p /data/jenkins-volume
sudo chown -R 1000:1000 /data/jenkins-volume

  2. local로 바꾸고, nodeAffinity를 부여하여 Control Plane Taint 에러를 해소합니다.
    이 경우에는 Worker Node를 특정하여, 해당 노드에만 Jenkins가 배포되게 지정했습니다.

diff jenkins-01-volume.yaml jenkins-01-volume.yaml.default
# 13c13
# <   local:
# ---
# >   hostPath:
# 15,22d14
# <   nodeAffinity:
# <     required:
# <       nodeSelectorTerms:
# <       - matchExpressions:
# <         - key: kubernetes.io/hostname
# <           operator: In
# <           values:
# <             - myk8s-worker

(2) values.yaml 수정

앞서 PV 및 SA를 생성하였으므로 values에 이를 비활성화 하고,
NodePort로 열어두며, namespace를 jenkins로 지정해둡니다.

diff jenkins-values.yaml jenkins-values.yaml.default
# 4d3
# < name: jenkins
# 226,227c225
# <   serviceType: NodePort
# <   # serviceType: ClusterIP
# ---
# >   serviceType: ClusterIP
# 236c234
# <   nodePort: 30003           # kind 배포 시, 열어두었던 nodePort 사용
# ---
# >   nodePort:
# 1273c1271
# <   storageClass: jenkins-pv
# ---
# >   storageClass:
# 1339,1340c1337
# <   create: false
# <   # create: true
# ---
# >   create: true
# 1344c1341
# <   name: jenkins
# ---
# >   name:

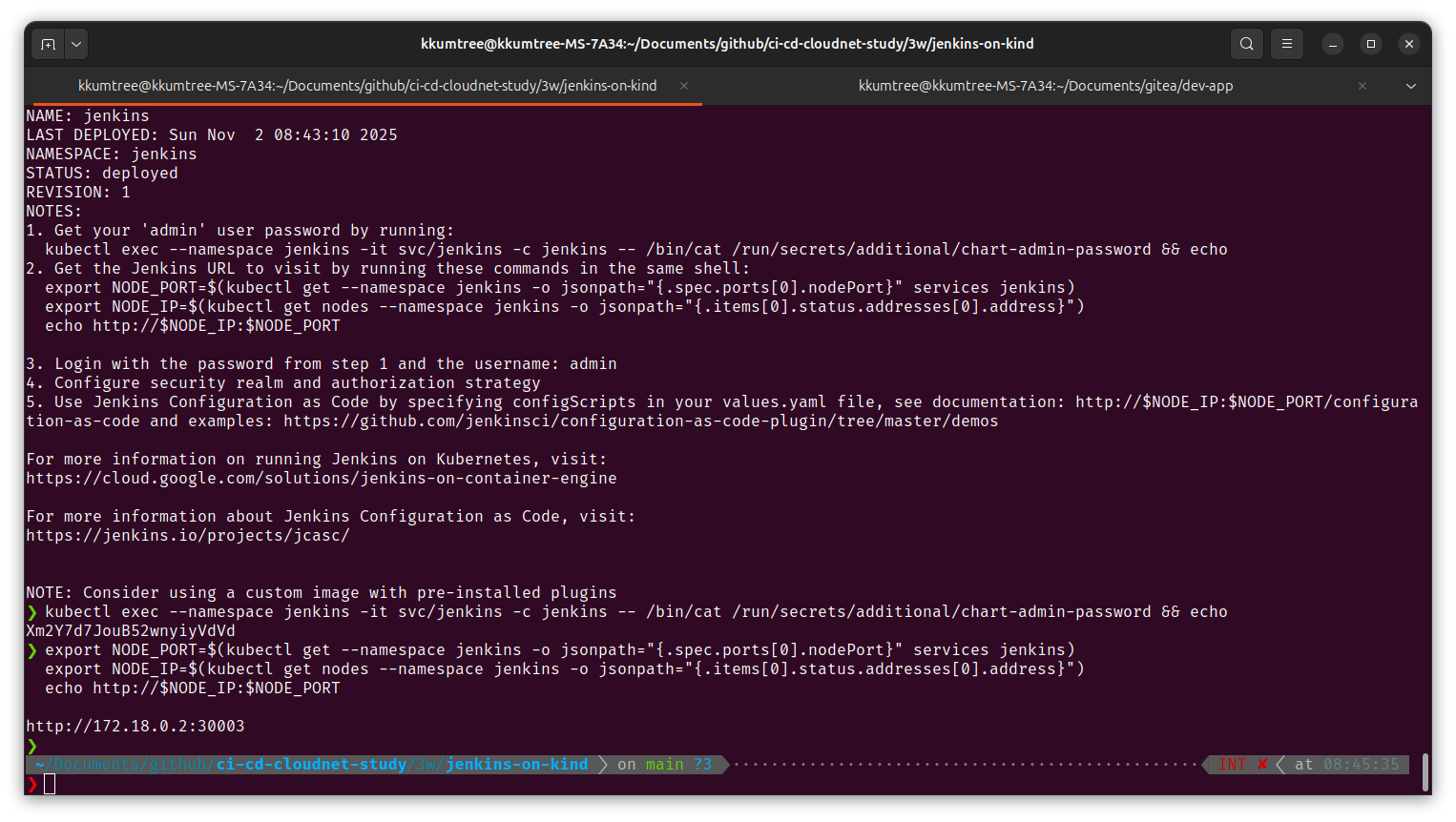

(3) 배포 및 진입

# Helm Chart 추가
helm repo add jenkinsci https://charts.jenkins.io
helm repo update

kubectl apply -f jenkins-01-volume.yaml
kubectl apply -f jenkins-02-sa.yaml
helm install jenkins -n jenkins -f jenkins-values.yaml jenkinsci/jenkins

# 출력 암호
kubectl exec --namespace jenkins -it svc/jenkins -c jenkins -- /bin/cat /run/secrets/additional/chart-admin-password && echo

# 노드 포트 및 IP 주소를 통해 주소 획득
export NODE_PORT=$(kubectl get --namespace jenkins -o jsonpath="{.spec.ports[0].nodePort}" services jenkins)
export NODE_IP=$(kubectl get nodes --namespace jenkins -o jsonpath="{.items[0].status.addresses[0].address}")
echo http://$NODE_IP:$NODE_PORT

deploy jenkins with helm

마지막 출력 값을 주소창에 넣어 접속합니다.

(2) Jenkins 내부 설정

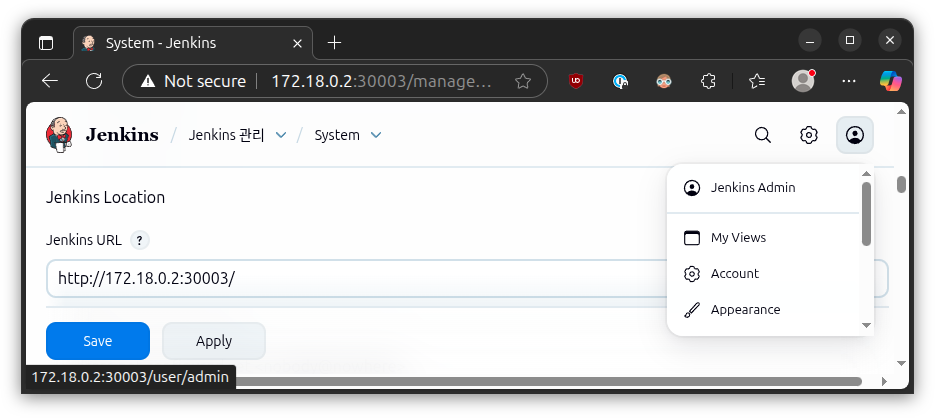

리버스 프록시에 문제가 있으므로 다시 Jenkins URL을 http://$NODE_IP:$NODE_PORT로 수정합니다.
(관리 > System > Jenkins URL )

edit Jenkins URL

플러그인은 이렇게 설치합니다.

9. (Gitea) Basic Auth 차단

앞서, ID 및 PW로 접속이 가능한 점을 확인했으니
이러한 Basic Auth 로 git에 접근하는 것만 차단해보겠습니다.

docker compose exec gitea sh -c 'echo $GITEA_CUSTOM'
ls
grep -F 'gitea-data:' docker-compose.yaml -n -B1
ls ./gitea-data/gitea/conf/app.ini
grep -F '[service]' gitea-data/gitea/conf/app.ini -n -A 1
grep ENABLE_BASIC_AUTHENTICATION gitea-data/gitea/conf/app.ini  # 환경변수가 없음을 확인
# 해당 환경 변수 추가에 대해 dryrun 후 apply
sed '/\[service\]/a ENABLE_BASIC_AUTHENTICATION = false' gitea-data/gitea/conf/app.ini | \
  grep -F '[service]' -n -A 2
cp ./gitea-data/gitea/conf/app.ini ./gitea-data/gitea/conf/app.ini.bak.251102 # 백업본 생성
sed -i '/\[service\]/a ENABLE_BASIC_AUTHENTICATION = false' gitea-data/gitea/conf/app.ini
# 이후, gitea 재시작하여 설정 값 적용
docker compose restart gitea

disable gitea basic auth

다시 시도하면, IP와 PW로 접근하는 것은 차단되었음을 확인하였습니다.

git clone http://172.27.0.1:3000/kkumtree/dev-app.git basic-auth-test
# Cloning into 'basic-auth-test'...
# Username for 'http://172.27.0.1:3000': kkumtree
# Password for 'http://[email protected]:3000':
# remote: Unauthorized
# fatal: Authentication failed for 'http://172.27.0.1:3000/cicd-labs/dev-app/'

confirm basic auth is blocked

Reference

kkumtree

plumber for infra

kkumtree

Source code on GitHub

© 2025 kkumtree and contributors All rights reserved.
Licensed under
CC BY-NC-ND 4.0
