CloudNet@에서 진행하고 있는 AI Datacenter Network Study(이하, AIDN)에서 매주 생전 처음 접하는 단어들의 홍수에 허우적(?)하는 중입니다.

RTX3090의 같은 경우에는 개인용 GPU 중 NV Link 브리지를 지원하는 가장 상위 모델로 알고있지만,
가정용 메인보드의 PCIe 슬롯 간 속도가 다른건 차치하더라도, NV Link가 주는 효용을 다 쓸 수 있을지 애매해서 좀 고민을 하고 있었습니다.

이번 주차에서 들은 생각은 NVIDIA 생태계에서 매우 비용효율적인 소모품이라는 것을 알게 되었습니다.

대역폭에 있어서, 가까우면 가까울 수록 크다는 것은 일반적인 저장장치 (ROM -> RAM -> L1/L2 Cache) 계층 구조와 비슷한 느낌이었습니다.

flowchart TB
  subgraph C["1. [브릿지] 카드 <-> 카드: 수백 GB/s"]
    subgraph B["2. [패키지] CPU <-> GPU: 900GB/s"]
      subgraph A["3. [패키지] 다이 <-> 다이: ~ 10TB/s"]
        a["익숙한 개념"]
      end
    end
  end
  1. NV-HBI Link

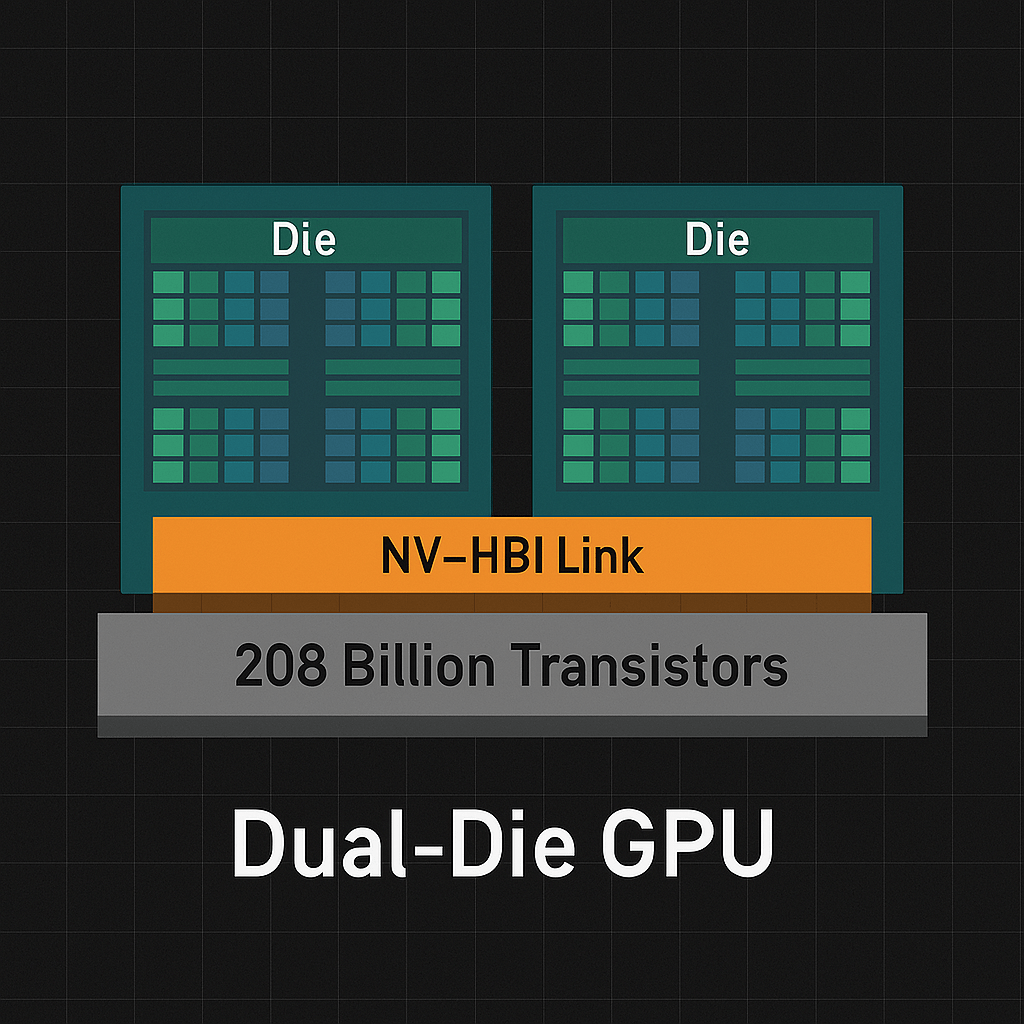

    Dual-Die GPU

    Image Referenced from Uvation

    • GPU 패키지 내부에 2개의 다이 간의 통신을 위한 링크
  2. NVLink-C2C

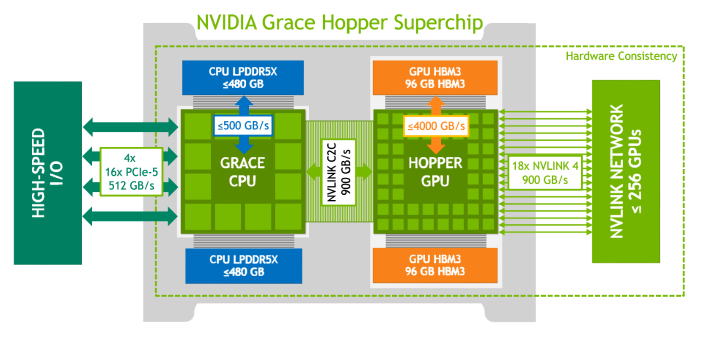

    Grace CPU and Hopper GPU

    Image Referenced from iThome

    • Grace Hopper 칩에 적용된 CPU와 GPU 간의 통신을 위한 링크
    • ARM 기반 CPU를 통해, PCIe를 거치지 않고 GPU와 CPU 간의 통신을 가능하게 함
    • 기존의 PCIe가 병목이기 때문에, 칩 패키지 내에서 처리될 수 있도록 함
  3. NVLink 브리지

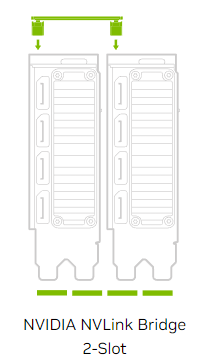

    NVlink Bridge 2-slot

    Image Referenced from MAXON

    • 앞서 말했던, NVLink 입니다. 데이터센터 SXM(Server PCI Express Module)에는 필요없다고 하는데, SXM? 모르기 때문에 한번 찾아봤습니다.
      • 2016년도부터 NVIDIA가 써왔던 소켓이라고 하는데, 꽂혀있는 사진이 일본 TSUBAME 3.0 슈퍼컴퓨터 사진이고, 그 다음 사진의 오른쪽의 비어있는 소켓이 SXM 소켓이라고 합니다.(이해하는데 시간이 좀 걸림;)

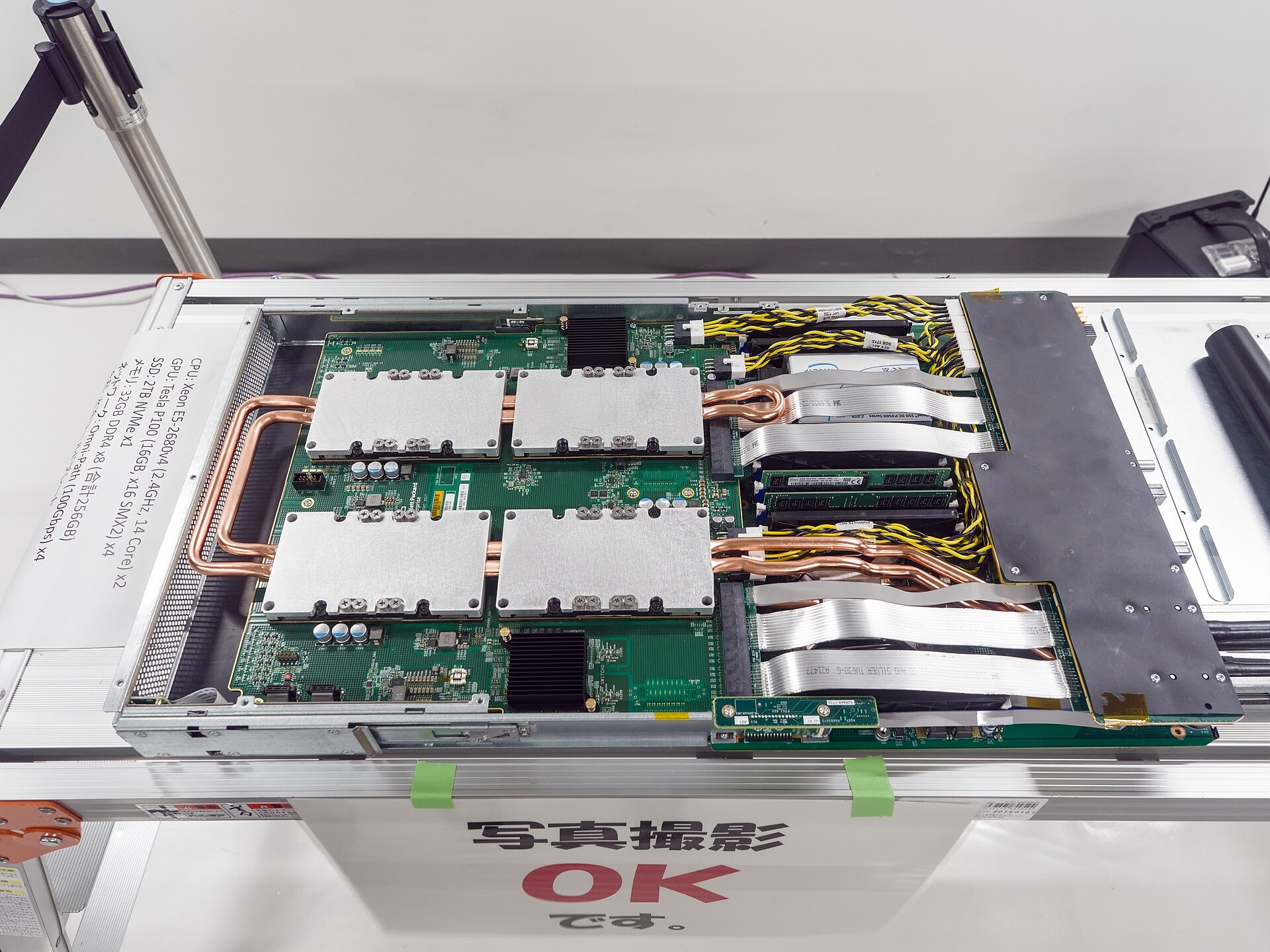

        TSUBAME Supercom

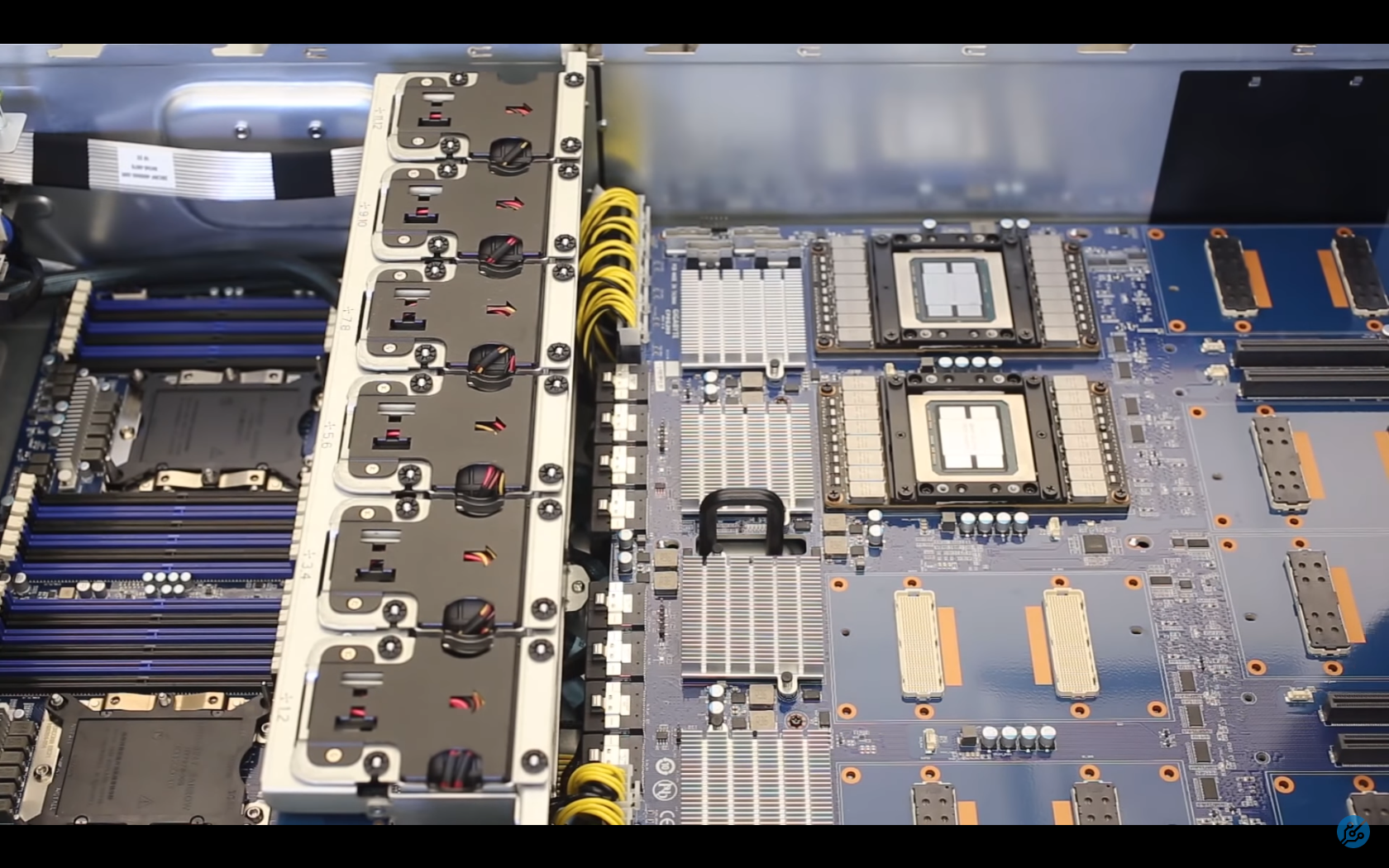

        Bare SXM Socket

        Image Referenced from Wikipedia

      • PCIe 슬롯과는 달라서, 바꿔주는 어댑터도 있는 모양
      • SLI 브릿지랑 똑같은거 아닌가 싶은 생각이 문득 들었지만, 나중에 생각 더 해보는 걸로…

위까지는 그래도 기존 지식 속에서 그렇-구나하고 슥슥 넘어갈 수 있는데, 이제부터는 신기(?)한 것들.

flowchart TB
  subgraph C["1. [AI 팩토리] InfiniBand / RoCEv2 : 800GB/s"]
    subgraph B["2. [단일 랙] NVSwitch 트레이 (NVL72): 130TB/s"]
      subgraph A["3. [단일 서버] NVLink + NVSwitch: 1.8TB/s"]
        a["새롭게 알게된 개념"]
      end
    end
  end

… 여기서는 단어들만 조금씩 정리해보고 덮어보려고 합니다.

  1. NVSwitch와 NVSwitch 트레이?
    일단 아래 3줄은, GitHub Copilot이 써줬습니다.

    - NVSwitch는 NVIDIA에서 개발한 고속 스위칭 기술로, 여러 GPU 간의 데이터 전송을 효율적으로 관리합니다.
    - NVSwitch 트레이는 이러한 스위치를 여러 개 포함하여, 단일 서버 내에서 GPU 간의 통신을 극대화합니다.
    - 이를 통해 단일 서버 내에서 최대 1.8TB/s의 데이터 전송 속도를 달성할 수 있습니다.

    • NVSwitch 는 NVLink를 네트워크 패브릭으로 확장하기 위한 스위칭 칩이라고 합니다.

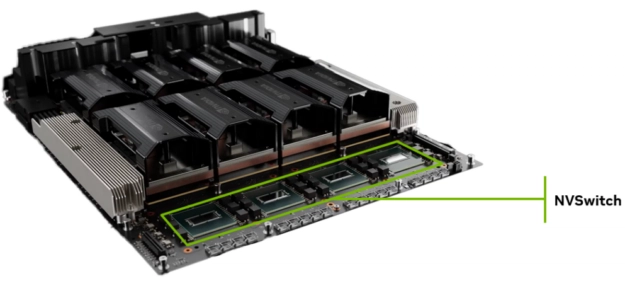

      NVSwitch chips on H200

      Image Referenced from AICPLIGHT

    • NVSwitch의 내부에 대한 다른 도표는 ServerTheHome에도 다양하게 있었습니다.

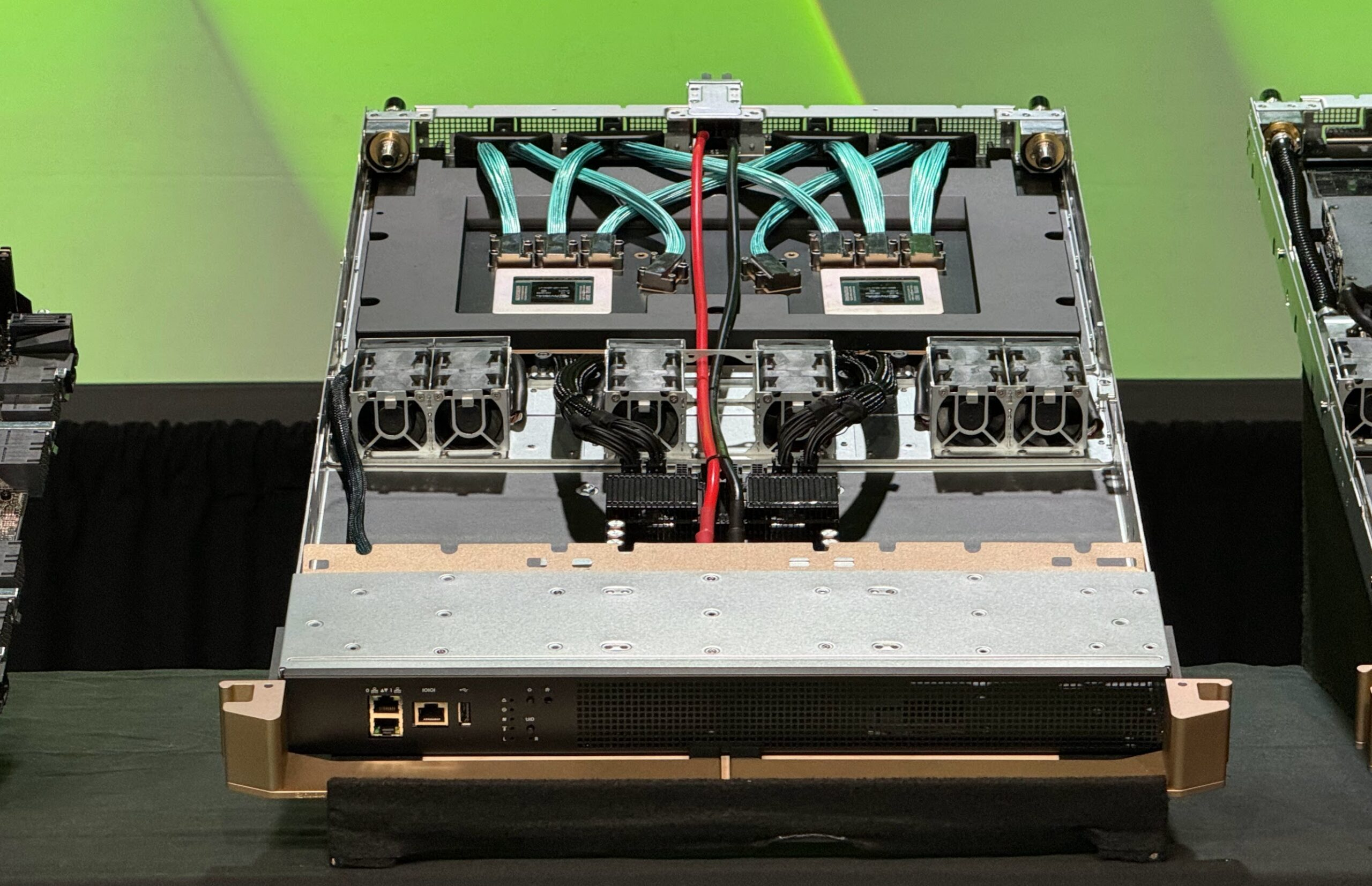

    • 아래 사진이 GB200 NVL72 스위치 트레이 내부라고 하네요.
      GB200 NVL72 Switch Tray Internal

      Image Referenced from ServerTheHome

  2. InfiniBand / RoCEv2 아래 3줄도, GitHub Copilot이 써줬습니다.

    - InfiniBand는 고속 데이터 전송을 위한 네트워크 기술로, 주로 HPC(High-Performance Computing) 환경에서 사용됩니다.
    - RoCEv2(RDMA over Converged Ethernet version 2)는 InfiniBand의 기능을 이더넷 네트워크에서 구현한 기술로, 낮은 지연 시간과 높은 대역폭을 제공합니다.
    - 이를 통해 AI 팩토리 환경에서 GPU 간의 데이터 전송 속도를 800GB/s까지 달성할 수 있습니다.

    • 인피니밴드는 스토리지 분야에서 쓰인다고 먼저 들었었는데, GPU 서버 간 통신에도 쓰이는구나를 알게되었습니다.
    • 인피니밴드는 자체 계층을 갖는데 반해, RoCEv2는 Ethernet/IP/UDP 위에 (주로 ETH를 대상으로) InfiniBand transport를 올린다고 합니다.
    • 인피니밴드 전송 계층 LRH │ GRH optional │ BTH │ Extended Transport │ Payload │ CRCs
    • RoCEv2 전송 계층 Ethernet │ IP │ UDP │ **BTH** │ Extended Transport │ Payload │ ICRC
    • 그림을 더 찾아보니 아래와 같은 것을 발견.

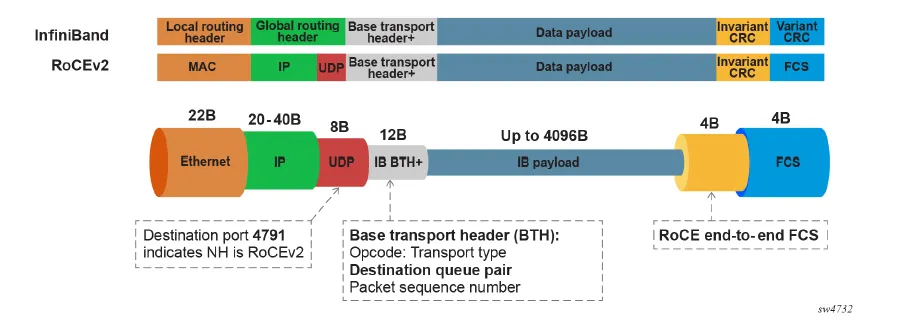

      InfiniBand and RoCEv2

      Image Referenced from Menuka Wijayarathna

    • 2020년에 NVIDIA가 멜라녹스를 인수한 이유가 인피니밴드라는 것을 검색하다보니 발견.

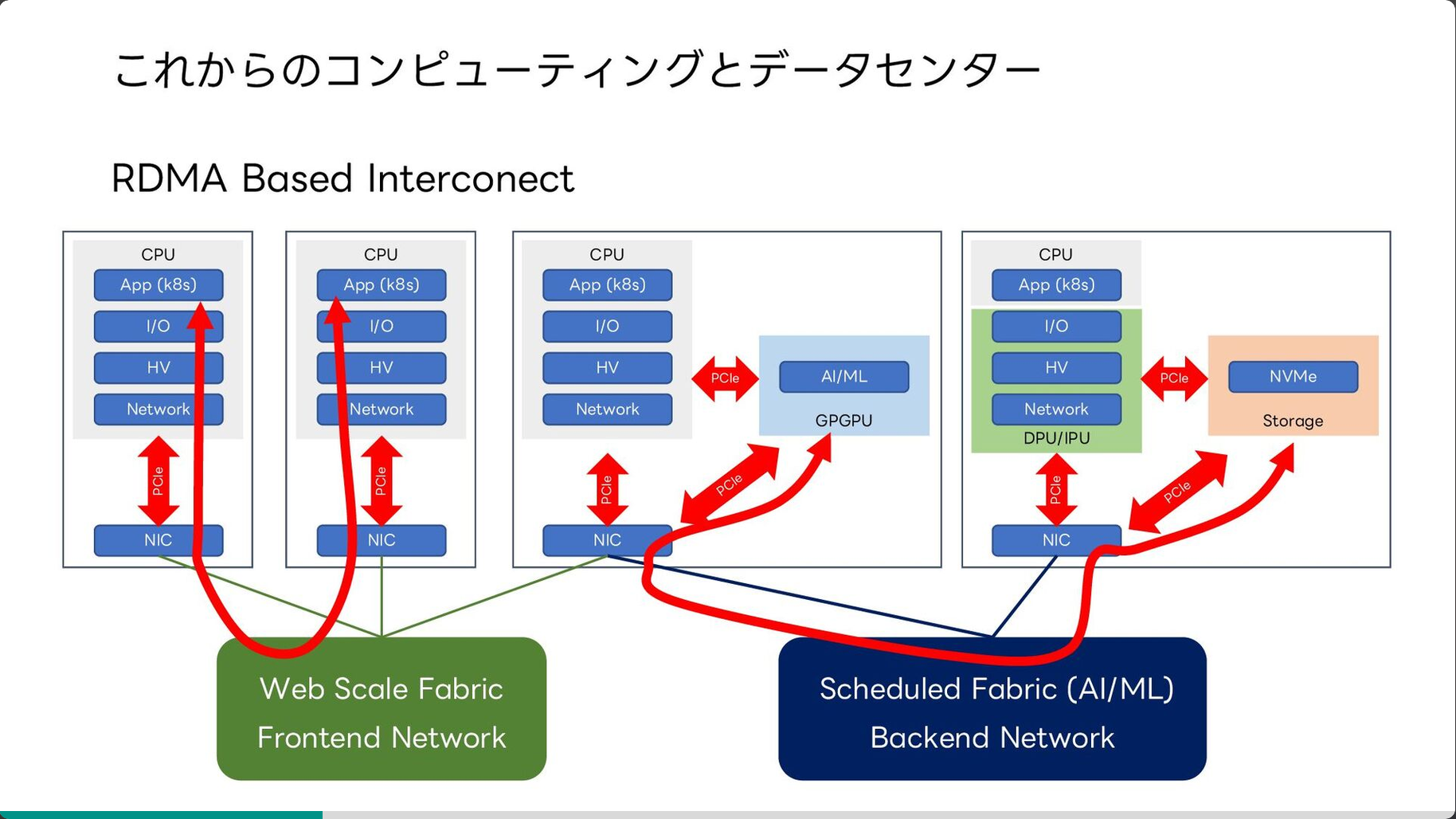

    • 그 외에도 RDMA로 CPU를 거치지 않는다라는 것이 납득이 안되었는데, クラウドデータセンターネットワークの “いま”と “これから”에 좋은 그림이 있어서 첨부.

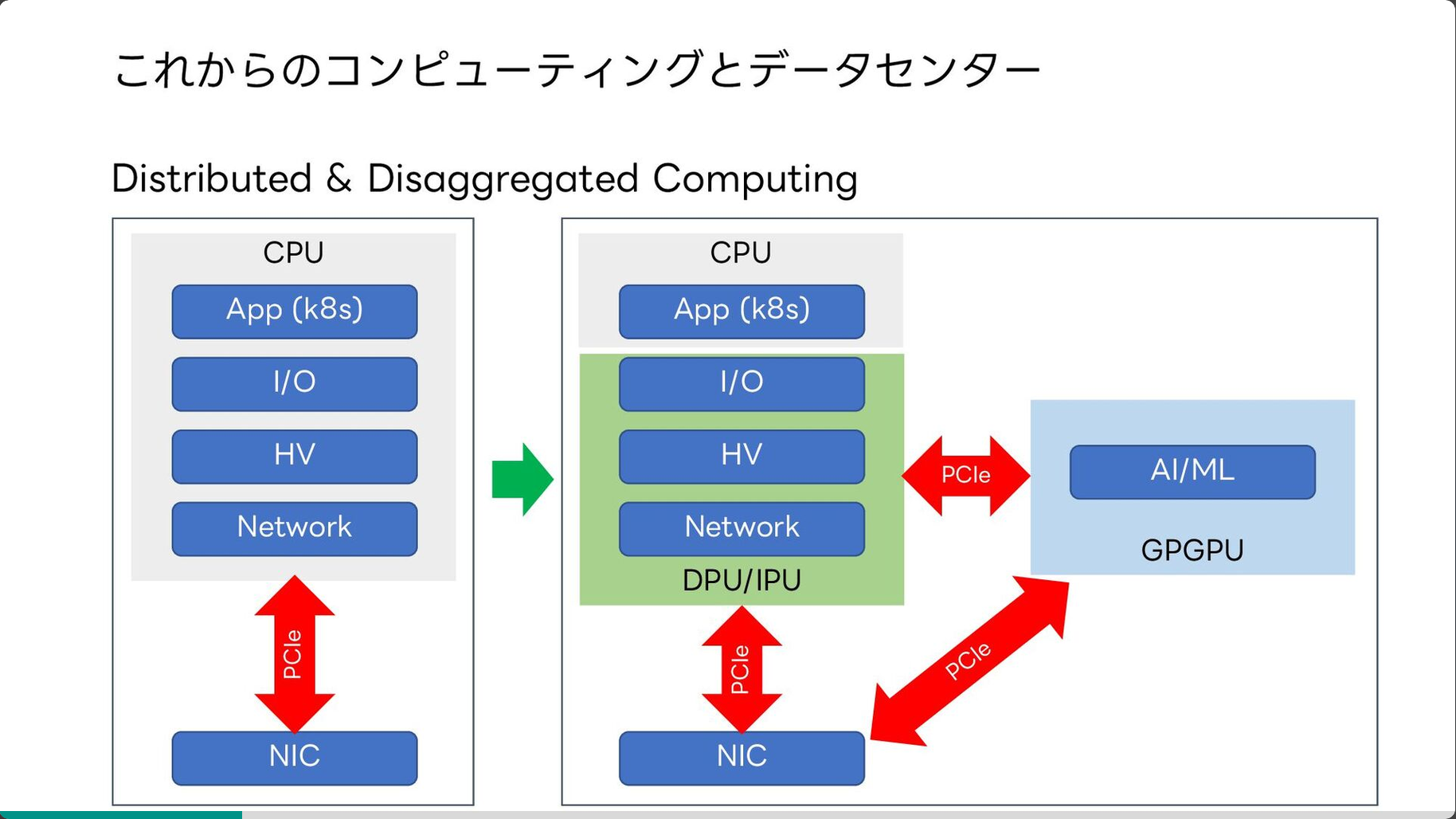

      Distributed and Disaggregated Computing
      RDMA Based Interconnect
