그럼 매번 실패만 했던 Cilium 배포를 한번 해볼까요?

CloudNet@에서 진행하고 있는 K8s Advanced Network Study(이하, KANS)를 통해 학습한 내용을 정리합니다.

1. CSP VM 골라보기

이렇게 쓴 이유는 결국 네트워크를 잘 알아야하는데,
작년에 할 때는 그런거 생각도 안하고 그냥 올려보려 했으니 당연히 안 돌아가겠죠?

trying2adult/What Is XDP And How Do You Use It In Linux

그냥 곰곰히 오리~~duckduckgo~~랑 투닥거리다보니, 비록 연식이 되긴 했지만
클릭을 안하고는 못배길 위의 블로그 제목이 눈에 띄였습니다.

a. 사전 조사

커널:

현재 리눅스 커널 버전이 마이너 버전은 못 외우겠지만, 대충 메이저가 6버전이니 PASS

NIC:

ENA(Elastic Network Adapter) 드라이버 언급이 나온 것으로 봐선,
지원 인스턴스를 올리면 덜 헤멜 것 같은 느낌이 듭니다.

MTU 상한:

cilium 최신 버전도 상한값이 3818인지 확인하면 좋을 듯합니다.

NIC channels for RX/TX Queue:

절반 이상을 비워야한다는데, 채널 수 모르면 좀 많이 헤맬 것 같습니다.

b. AWS CLI로 확인

Docs:
- Test whether enhanced networking is enabled
- Query for the latest Amazon Linux AMI IDs using AWS Systems Manager Parameter Store

스터디에서 제공된 CloudFormation파일 중 AMI은
Canonical에서 관리하는 SSM 파라미터를 통해 최신화를 할 수 있었습니다.
그래서 그냥 이 SSM 파라미터를 통해 AMI ID를 얻어와 보죠.

aws ssm get-parameters --names /aws/service/canonical/ubuntu/server/22.04/stable/current/amd64/hvm/ebs-gp2/ami-id --region ap-northeast-2

{
    "Parameters": [
        {
            "Name": "/aws/service/canonical/ubuntu/server/22.04/stable/current/amd64/hvm/ebs-gp2/ami-id",
            "Type": "String",
            "Value": "ami-042e76978adeb8c48",
            "Version": 30,
            "LastModifiedDate": "2024-09-27T13:11:50.127000+09:00",
            "ARN": "arn:aws:ssm:ap-northeast-2::parameter/aws/service/canonical/ubuntu/server/22.04/stable/current/amd64/hvm/ebs-gp2/ami-id",
            "DataType": "aws:ec2:image"
        }
    ],
    "InvalidParameters": []
}

당연히 enaSupport가 true로 나오네요.

aws ec2 describe-images --image-id ami-042e76978adeb8c48 --query "Images[].EnaSupport"
# [
#     true
# ]

눈감고 c5.16xlarge 를 띄워볼까 싶긴한데, 아래 문서에서 Nitro v2 버전 탭에 T3도 있는 것을 확인했네요.
Cloudformation YAML에 기본 정의된 t3.xlarge를 써보겠습니다.

Virtualized instances /AWS

c. 프로비저닝 후 기본 체크

스터디에서 제공된 대로, kube-proxy 없이 운용 테스트를 할 것이기에 확인을 해보겠습니다.
이미 kubeadm 배포 시, --skip-phases=addon/kube-proxy param이 적용되어 있습니다.
No kube-proxy

# Access to Control Plane Node
ssh -i $Keypair ubuntu@$ControlPlaneIP

# Not ready because of no kube-proxy
kubectl get nodes
# NAME     STATUS     ROLES           AGE   VERSION
# k8s-s    NotReady   control-plane   14m   v1.30.6
# k8s-w1   NotReady   <none>          13m   v1.30.6
# k8s-w2   NotReady   <none>          13m   v1.30.6

# No kube-proxy
kubectl cluster-info
# Kubernetes control plane is running at https://192.168.10.10:6443
# CoreDNS is running at https://192.168.10.10:6443/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

# No kube-proxy
kubectl get pod -A
# NAMESPACE     NAME                            READY   STATUS    RESTARTS   AGE
# kube-system   coredns-55cb58b774-h9dnm        0/1     Pending   0          14m
# kube-system   coredns-55cb58b774-vjzrk        0/1     Pending   0          14m
# kube-system   etcd-k8s-s                      1/1     Running   0          14m
# kube-system   kube-apiserver-k8s-s            1/1     Running   0          14m
# kube-system   kube-controller-manager-k8s-s   1/1     Running   0          14m
# kube-system   kube-scheduler-k8s-s            1/1     Running   0          14m

커널 확인: 안해도 되지만, 한번 보겠습니다.

# Kernel Version
uname -a
# Linux k8s-s 6.8.0-1015-aws #16~22.04.1-Ubuntu SMP Mon Aug 19 19:38:17 UTC 2024 x86_64 x86_64 x86_64 GNU/Linux
hostnamectl | grep Kernel
          # Kernel: Linux 6.8.0-1015-aws

# XDP Support
grep -i CONFIG_XDP_SOCKETS /boot/config-$(uname -r)
# CONFIG_XDP_SOCKETS=y
# CONFIG_XDP_SOCKETS_DIAG=m

NIC 확인

netplan status | grep ethernet
# ●  1: lo ethernet UNKNOWN/UP (unmanaged)
# ●  2: ens5 ethernet UP (networkd: ens5)

# MTU
ip link show ens5 | grep mtu
# 2: ens5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP mode DEFAULT group default qlen 1000


# RX/TX Queue
ethtool -l ens5
# Channel parameters for ens5:
# Pre-set maximums:
# RX:		n/a
# TX:		n/a
# Other:		n/a
# Combined:	4
# Current hardware settings:
# RX:		n/a
# TX:		n/a
# Other:		n/a
# Combined:	4

# Driver
ethtool -i ens5 | grep ena
# driver: ena

Cilium에서 요구사항을 따로 살펴봐야겠지만,
MTU 및 RX/TX Queue 관련 채널 값을 바꿔야할 것으로 보입니다.

2. Cilium 설치

설치 전에 미리 OS에서 파라미터 조정을 해보겠습니다.

a. 파라미터 조정

크게 두 가지 파라미터 조정해둡니다.

Maxium MTU: 3498
- 최신문서(v1.16.3)에서는 값이 더 낮아져서 3498로 조정합니다.
RX/TX Queue: more than half

RX/TX Queue는 그렇다고 치고, MTU의 경우에는 왜 조정해야되는지 아래에도 설명되어있으니 참조하시면 됩니다.

NodPort on AWS/cilium

# MTU
ip link set dev ens5 mtu 3498
ip link show ens5 | grep mtu
2: ens5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 3498 qdisc mq state UP mode DEFAULT group default qlen 1000

# RX/TX Queue
ethtool -L ens5 combined 1
ethtool -l ens5
# Channel parameters for ens5:
# Pre-set maximums:
# RX:		n/a
# TX:		n/a
# Other:		n/a
# Combined:	4
# Current hardware settings:
# RX:		n/a
# TX:		n/a
# Other:		n/a
# Combined:	1

b. Cilium CLI 설치

그냥 혹시 모르니 Cilium CLI 설치 미리 해두겠습니다. 아직 Major가 v1은 아닙니다.

Docs: Install the Cilium CLI

curl -s https://raw.githubusercontent.com/cilium/cilium-cli/main/stable.txt
# v0.16.19
CILIUM_CLI_VERSION=$(curl -s https://raw.githubusercontent.com/cilium/cilium-cli/main/stable.txt)
CLI_ARCH=amd64
if [ "$(uname -m)" = "aarch64" ]; then CLI_ARCH=arm64; fi
curl -L --fail --remote-name-all https://github.com/cilium/cilium-cli/releases/download/${CILIUM_CLI_VERSION}/cilium-linux-${CLI_ARCH}.tar.gz{,.sha256sum}
sha256sum --check cilium-linux-${CLI_ARCH}.tar.gz.sha256sum
sudo tar xzvfC cilium-linux-${CLI_ARCH}.tar.gz /usr/local/bin
rm cilium-linux-${CLI_ARCH}.tar.gz{,.sha256sum}

버전 확인을 안내대로 해봅시다.

cilium version --client
# cilium-cli: v0.16.19 compiled with go1.23.1 on linux/amd64
# cilium image (default): v1.16.2
# cilium image (stable): v1.16.3

c. helm 배포

그냥 실패하면 cilium CLI로 설치하고 눈 감겠습니다.

helm repo add cilium https://helm.cilium.io/
# "cilium" has been added to your repositories
helm repo update
# Hang tight while we grab the latest from your chart repositories...
# ...Successfully got an update from the "cilium" chart repository
# Update Complete. ⎈Happy Helming!⎈

helm install cilium cilium/cilium --version 1.16.3 --namespace kube-system \
--set k8sServiceHost=192.168.10.10 --set k8sServicePort=6443 --set debug.enabled=true \
--set rollOutCiliumPods=true --set routingMode=native --set autoDirectNodeRoutes=true \
--set bpf.masquerade=true --set bpf.hostRouting=true --set endpointRoutes.enabled=true \
--set ipam.mode=kubernetes --set k8s.requireIPv4PodCIDR=true --set kubeProxyReplacement=true \
--set ipv4NativeRoutingCIDR=192.168.0.0/16 --set installNoConntrackIptablesRules=true \
--set hubble.ui.enabled=true --set hubble.relay.enabled=true --set prometheus.enabled=true --set operator.prometheus.enabled=true --set hubble.metrics.enableOpenMetrics=true \
--set hubble.metrics.enabled="{dns:query;ignoreAAAA,drop,tcp,flow,port-distribution,icmp,httpV2:exemplars=true;labelsContext=source_ip\,source_namespace\,source_workload\,destination_ip\,destination_namespace\,destination_workload\,traffic_direction}" \
--set operator.replicas=1

주요 파라미터 설명

파라미터	설명
debug.enabled	cilium 파드에 로그 레벨을 debug 설정
autoDirectNodeRoutes	동일 대역 내의 노드들 끼리는 상대 노드의 podCIDR 대역의 라우팅이 자동으로 설정
endpointRoutes.enabled	호스트에 endpoint(파드)별 개별 라우팅 설정
hubble.relay.enabled	hubble 활성화
hubble.ui.enabled	hubble UI 활성화
ipam.mode	k8s IPAM 활용
k8s.requireIPv4PodCIDR	k8s에서 IPv4 Pod CIDR를 요구
kubeProxyReplacement	kube-proxy 없이 (최대한) 대체할수 있수 있게
ipv4NativeRoutingCIDR=192.168.0.0/16	해당 대역과 통신 시 IP Masq 하지 않음, 보통 사내망 대역을 지정
operator.replicas	cilium-operator 파드 기본 1개
enableIPv4Masquerade	파드를 위한 Masquerade
bpf.masquerade	추가로 Masquerade 을 BPF 로 처리

NAME: cilium
LAST DEPLOYED: Sun Oct 27 11:58:59 2024
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
You have successfully installed Cilium with Hubble Relay and Hubble UI.

Your release version is 1.16.3.

For any further help, visit https://docs.cilium.io/en/v1.16/gettinghelp

… 스터디에서 안내해주신 파라미터를 넣어서 했습니다~~만, 이게 왜 되지…?~~
이제, 추가 파라미터 주입안해도 정상적으로 해당 버전이 작동하고 있다고 확인할 수 있었습니다.

cilium version
# cilium-cli: v0.16.19 compiled with go1.23.1 on linux/amd64
# cilium image (default): v1.16.2
# cilium image (stable): v1.16.3
# cilium image (running): 1.16.3

3. Cilium 살펴보기

a. 배포 이후 상태

이제 kube-proxy 없이도 각 Node가 Ready 상태임을 확인할 수 있습니다.

kubectl get nodes
# NAME     STATUS   ROLES           AGE   VERSION
# k8s-s    Ready    control-plane   20h   v1.30.6
# k8s-w1   Ready    <none>          20h   v1.30.6
# k8s-w2   Ready    <none>          20h   v1.30.6

kube-proxy는 없습니다.

kubectl get pods -A
# NAMESPACE     NAME                               READY   STATUS    RESTARTS   AGE
# kube-system   cilium-2g4bh                       1/1     Running   0          91m
# kube-system   cilium-522nn                       1/1     Running   0          91m
# kube-system   cilium-csdd7                       1/1     Running   0          91m
# kube-system   cilium-envoy-82drs                 1/1     Running   0          91m
# kube-system   cilium-envoy-96vst                 1/1     Running   0          91m
# kube-system   cilium-envoy-gnh2q                 1/1     Running   0          91m
# kube-system   cilium-operator-76bb588dbc-57945   1/1     Running   0          91m
# kube-system   coredns-55cb58b774-h9dnm           1/1     Running   0          20h
# kube-system   coredns-55cb58b774-vjzrk           1/1     Running   0          20h
# kube-system   etcd-k8s-s                         1/1     Running   0          20h
# kube-system   hubble-relay-88f7f89d4-r4ccq       1/1     Running   0          91m
# kube-system   hubble-ui-59bb4cb67b-l5ttc         2/2     Running   0          91m
# kube-system   kube-apiserver-k8s-s               1/1     Running   0          20h
# kube-system   kube-controller-manager-k8s-s      1/1     Running   0          20h
# kube-system   kube-scheduler-k8s-s               1/1     Running   0          20h

kubectl get svc -A
# NAMESPACE     NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
# default       kubernetes       ClusterIP   10.10.0.1       <none>        443/TCP                  20h
# kube-system   cilium-envoy     ClusterIP   None            <none>        9964/TCP                 93m
# kube-system   hubble-metrics   ClusterIP   None            <none>        9965/TCP                 93m
# kube-system   hubble-peer      ClusterIP   10.10.161.48    <none>        443/TCP                  93m
# kube-system   hubble-relay     ClusterIP   10.10.150.231   <none>        80/TCP                   93m
# kube-system   hubble-ui        ClusterIP   10.10.183.16    <none>        80/TCP                   93m
# kube-system   kube-dns         ClusterIP   10.10.0.10      <none>        53/UDP,53/TCP,9153/TCP   20h

NAT 테이블에 설정된 모든 규칙을 알아봅시다: iptables -t -nat -S

iptables -t nat -S
# -P PREROUTING ACCEPT
# -P INPUT ACCEPT
# -P OUTPUT ACCEPT
# -P POSTROUTING ACCEPT
# -N CILIUM_OUTPUT_nat
# -N CILIUM_POST_nat
# -N CILIUM_PRE_nat
# -N KUBE-KUBELET-CANARY
# -A PREROUTING -m comment --comment "cilium-feeder: CILIUM_PRE_nat" -j CILIUM_PRE_nat
# -A OUTPUT -m comment --comment "cilium-feeder: CILIUM_OUTPUT_nat" -j CILIUM_OUTPUT_nat
# -A POSTROUTING -m comment --comment "cilium-feeder: CILIUM_POST_nat" -j CILIUM_POST_nat

b. Cilium CLI 활용하기

Sigrid Jin님의 가이드를 참조했습니다.

Alias 설정을 해두면 편하게 사용할 수 있다고 하니, 일단 해봅시다.
helm 배포 시, kube-proxy를 대체하도록 설정하였으니,
마지막에 당연히 True가 나오긴 해야합니다.

kubectl get -l k8s-app=cilium pods -n kube-system --field-selector spec.nodeName=k8s-s  -o jsonpath='{.items[0].metadata.name}'
# cilium-522nn
export CILIUMPOD0=$(kubectl get -l k8s-app=cilium pods -n kube-system --field-selector spec.nodeName=k8s-s  -o jsonpath='{.items[0].metadata.name}')
kubectl exec -it $CILIUMPOD0 -n kube-system -c cilium-agent -- cilium status
# KVStore:                 Ok   Disabled
# Kubernetes:              Ok   1.30 (v1.30.6) [linux/amd64]
# Kubernetes APIs:         ["EndpointSliceOrEndpoint", "cilium/v2::CiliumClusterwideNetworkPolicy", "cilium/v2::CiliumEndpoint", "cilium/v2::CiliumNetworkPolicy", "cilium/v2::CiliumNode", "cilium/v2alpha1::CiliumCIDRGroup", "core/v1::Namespace", "core/v1::Pods", "core/v1::Service", "networking.k8s.io/v1::NetworkPolicy"]
# KubeProxyReplacement:    True   [ens5   192.168.10.10 fe80::b1:11ff:feba:7ce9 (Direct Routing)]
# Host firewall:           Disabled
# SRv6:                    Disabled
# CNI Chaining:            none
# CNI Config file:         successfully wrote CNI configuration file to /host/etc/cni/net.d/05-cilium.conflist
# Cilium:                  Ok   1.16.3 (v1.16.3-f2217191)
# NodeMonitor:             Listening for events on 4 CPUs with 64x4096 of shared memory
# Cilium health daemon:    Ok
# IPAM:                    IPv4: 4/254 allocated from 172.16.0.0/24,
# IPv4 BIG TCP:            Disabled
# IPv6 BIG TCP:            Disabled
# BandwidthManager:        Disabled
# Routing:                 Network: Native   Host: BPF
# Attach Mode:             TCX
# Device Mode:             veth
# Masquerading:            BPF   [ens5]   192.168.0.0/16 [IPv4: Enabled, IPv6: Disabled]
# Controller Status:       29/29 healthy
# Proxy Status:            OK, ip 172.16.0.231, 0 redirects active on ports 10000-20000, Envoy: external
# Global Identity Range:   min 256, max 65535
# Hubble:                  Ok              Current/Max Flows: 4095/4095 (100.00%), Flows/s: 26.15   Metrics: Ok
# Encryption:              Disabled
# Cluster health:          3/3 reachable   (2024-10-27T05:05:44Z)
# Modules Health:          Stopped(0) Degraded(0) OK(45)
alias c0="kubectl exec -it $CILIUMPOD0 -n kube-system -c cilium-agent -- cilium"
c0 status | grep KubeProxyReplacement
# KubeProxyReplacement:    True   [ens5   192.168.10.10 fe80::b1:11ff:feba:7ce9 (Direct Routing)]

iptables MASQ 대신 eBPF MASQ 사용을 아래와 같이 확인할 수 있습니다.

cilium config view | grep -i masq
# enable-bpf-masquerade                             true
# enable-ipv4-masquerade                            true
# enable-ipv6-masquerade                            true
# enable-masquerade-to-route-source                 false

c. Hubble UI

가시성이 있는 것을 다들 좋아하고, 저도… 살짝 께름칙하지만 좋아하기 때문에
Hublle UI를 띄워볼까요?

이미 helm을 통해서, 해당 서비스가 올라와 있는 것을 확인합니다.

kubectl get -n kube-system svc hubble-ui
# NAME        TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
# hubble-ui   ClusterIP   10.10.183.16   <none>        80/TCP    146m

이걸 ~~살짝 맘에는 안들지만~~ NodePort로 노출시켜봅시다.

kubectl patch -n kube-system svc hubble-ui -p '{"spec": {"type": "NodePort"}}'
# service/hubble-ui patched
b
HubbleUiNodePort=$(kubectl get svc -n kube-system hubble-ui -o jsonpath={.spec.ports[0].nodePort})
# 30401
echo -e "Hubble UI URL = http://$(curl -s ipinfo.io/ip):$HubbleUiNodePort"Port"
# Hubble UI URL = http://13.125.233.122:30401

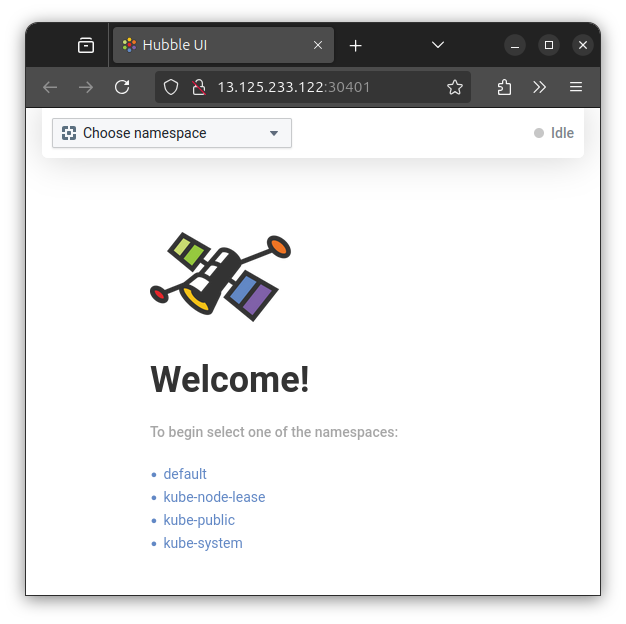

우오오오… UI 잘 뜨네요.

hubble-ui-first-glance

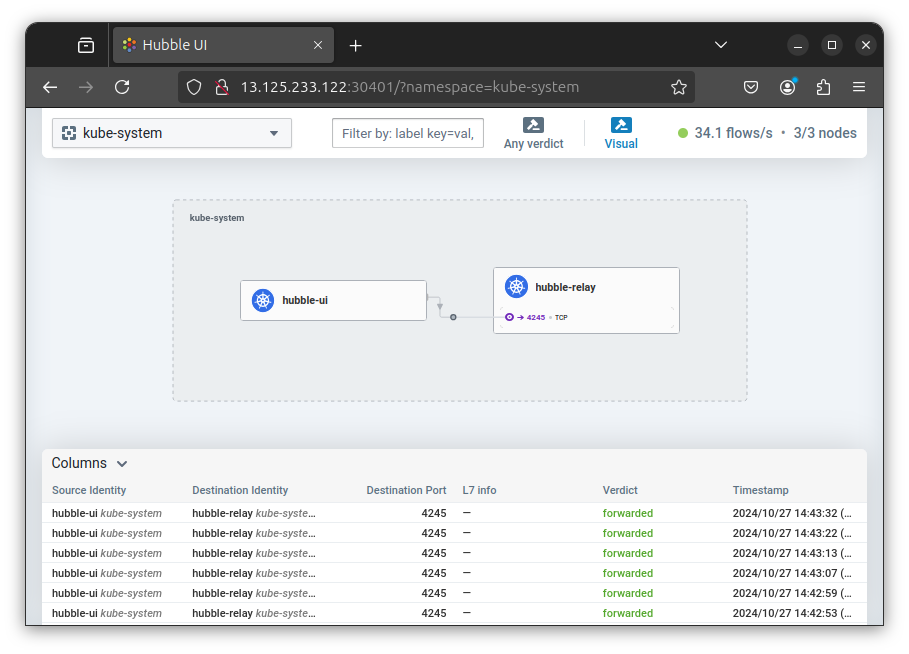

아무것도 안띄워서, kube-system 살펴보겠습니다.

hubble-in-kube-system

9. 뱀다리

a. Netplan

Ubuntu 에서는 언제부터인지 기억이 안나는데, 기본값으로 netplan을 네트워크 설정 도구로 사용합니다.
YAML로 네트워크 설정을 할 수 있다는 점을 포함해 많은 이점도 있고,
버전 엡데이트를 통해 개선이 많이 이루어져서 관심이 있다면 살펴보는 것도 좋을 것 같습니다.

Design Overview/Netplan

실제로도 Ubuntu 기반의 EC2를 살펴보면 다음과 같습니다.

cat /etc/netplan/50-cloud-init.yaml
# # This file is generated from information provided by the datasource.  Changes
# # to it will not persist across an instance reboot.  To disable cloud-init's
# # network configuration capabilities, write a file
# # /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg with the following:
# # network: {config: disabled}
# network:
#     ethernets:
#         ens5:
#             dhcp4: true
#             dhcp6: false
#             match:
#                 macaddress: 02:b1:11:ba:7c:e9
#             set-name: ens5
#     version: 2

b. 그래서 XDP는 어디에 있나요?

이 글에서 일단 helm으로 hubble UI까지 뜨는 것을 봤으니, 언젠가… 이어서 써보고 싶네요.

Reference

중간에 언급된 Docs 외에 참고한 유용한 링크입니다.

kkumtree

plumber for infra
